《2025年新课程学习与测评同步学习九年级物理全一册沪粤版》

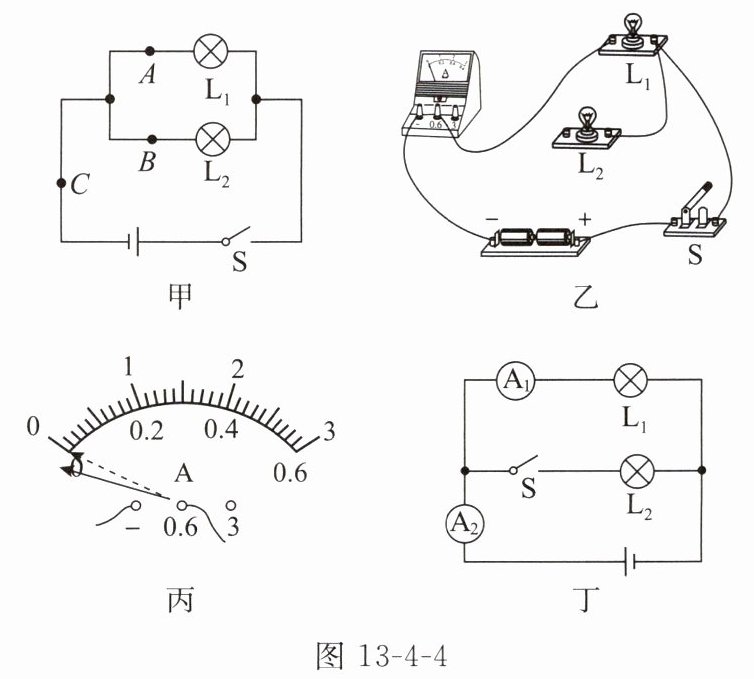

例 2 小明研究并联电路中电流规律的实验电路如图 13 - 4 - 4 甲所示。

(1) 在图 13 - 4 - 4 乙中用笔画线代替导线,连接用电流表测量通过灯泡 $ L_1 $ 电流的实物电路。
如答图13−8所示
(2) 实验前检查实验器材时,发现电流表的指针位置如图 13 - 4 - 4 丙所示,其原因是______。
电流表没有校零
(3) 排除问题后,小明将电流表接在图 13 - 4 - 4 甲中的 $ A $ 处,闭合开关 $ S $ 后,观察到灯 $ L_2 $ 发光,但灯 $ L_1 $ 不发光,电流表的示数为零,电路可能存在的故障是灯 $ L_1 $______(选填“开路”或“短路”)。
开路
(4) 要测量干路电流,电流表应接在图 13 - 4 - 4 甲中的______(选填“$ A $”“$ B $”或“$ C $”)处。
C
(5) 为了得到普遍规律,更换不同规格的小灯泡,测出 $ A $、$ B $、$ C $ 三处的电流如下表所示。由此得出结论：______(用表格中的字母写出表达式)。
| 实验序号 | $ A $ 处的电流 $ I_A / A $ | $ B $ 处的电流 $ I_B / A $ | $ C $ 处的电流 $ I_C / A $ |
| :---: | :---: | :---: | :---: |
| 1 | $ 0.10 $ | $ 0.14 $ | $ 0.24 $ |
| 2 | $ 0.20 $ | $ 0.22 $ | $ 0.42 $ |
| 3 | $ 0.26 $ | $ 0.30 $ | $ 0.56 $ |
Ic=Iₐ+Iᵦ
(6) 实验结束后,小明又连接了如图 13 - 4 - 4 丁所示的电路,当开关 $ S $ 由闭合到断开时,电流表 $ A_2 $ 的示数______(选填“变大”“变小”或“不变”)。
变小

答案：
(1)如答图13−8所示
(2)电流表没有校零
(3)开路
(4)C
(5)Ic=Iₐ+Iᵦ
(6)变小

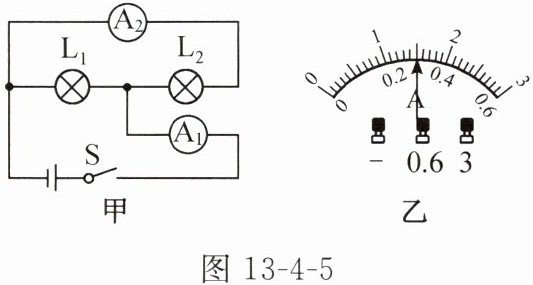

2. 在如图 13 - 4 - 5 甲所示的电路中,闭合开关时,两灯泡均发光,且两个电流表(规格相同)的指针偏转情况均如图 13 - 4 - 5 乙所示。则通过灯泡 $ L_1 $ 和 $ L_2 $ 的电流分别为(A)。

A.$ 1.2 \, A $、$ 0.3 \, A $
B.$ 0.3 \, A $、$ 0.3 \, A $
C.$ 1.2 \, A $、$ 1.2 \, A $
D.$ 1.5 \, A $、$ 0.3 \, A $

答案： A
