2. 在图 13 - 6 - 6 所示的电路中,闭合开关 $ S $ 后,电压表 $ V_1 $ 的示数是 $ 2 \, V $,$ V_2 $ 的示数是 $ 4 \, V $,则电压表 $ V $ 的示数是(C)。

A.$ 2 \, V $
B.$ 4 \, V $
C.$ 6 \, V $
D.$ 8 \, V $

答案： C

3. 小雨探究串联电路中电压的特点时,连接了图 13 - 6 - 7 所示的电路,用电压表测出 $ U_{ab} = 3 \, V $,$ U_{bc} = 3 \, V $,$ U_{ac} = 6 \, V $,在表格中记录数据后,下一步应该(D)。

A.整理器材,分析数据,得出结论
B.互换 $ L_1 $ 和 $ L_2 $ 的位置,再测一组电压值
C.改变电源电压,再测几组电压值
D.换用不同规格的灯泡,再测几组电压值

答案： D

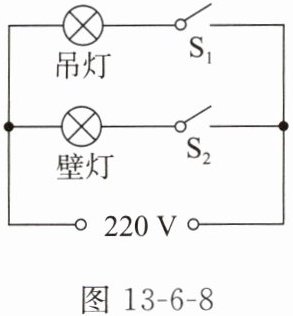

4. 小明在他的房间安装了一盏吊灯和一盏壁灯,吊灯和壁灯的电路连接如图 13 - 6 - 8 所示,下列说法正确的是(D)。

A.吊灯和壁灯不能同时工作
B.吊灯的灯丝烧断后,壁灯不能工作
C.吊灯和壁灯工作时,通过它们的电流一定相等
D.吊灯和壁灯工作时,它们两端的电压一定相等

答案： D

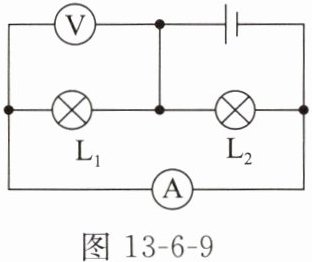

5. 在图 13 - 6 - 9 所示的电路中,当电压表的示数为 $ 2.5 \, V $ 时,灯 $ L_2 $ 两端的电压(C)。

A.有可能大于 $ 2.5 \, V $
B.有可能小于 $ 2.5 \, V $
C.一定等于 $ 2.5 \, V $
D.无法判断

答案： C

6. 电鳗是一种能进行短暂强力放电的淡水鱼。电鳗放电时,头部是正极,尾部是负极,每枚肌肉薄片像一个“小电池”,可产生 $ 150 \, mV $ 的电压,许多个“小电池”组装起来,放电时的电压高达 $ 600 \, V $,这种高电压只能维持非常短暂的时间。电鳗放电时可看成电路中的电源(选填“电源”或“用电器”),为获得 $ 600 \, V $ 的电压,需要4000个同样的“小电池”串(选填“串”或“并”)联起来。

答案： 电源 4000 串

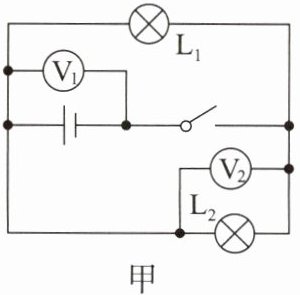

7. 图 13 - 6 - 10 甲是测量电压的电路图,闭合开关时,两只电压表指针的指示情况如图 13 - 6 - 10 乙、丙所示,则 $ L_1 $、$ L_2 $ 两端的电压分别是(D)。


A.$ 0.5 \, V $、$ 2.5 \, V $
B.$ 0.5 \, V $、$ 12.5 \, V $
C.$ 2.5 \, V $、$ 12.5 \, V $
D.$ 2.5 \, V $、$ 2.5 \, V $

答案： D
