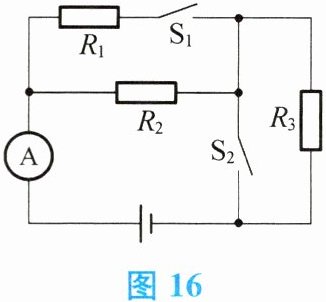

22. 如图16所示的电路中,电源电压为12V,$R_{2}= 20Ω$。当$S_{1}$、$S_{2}$闭合时,电流表示数为0.8A。当$S_{1}$、$S_{2}$断开时,电流表示数为0.2A。求$R_{1}和R_{3}$的值。

答案： $ R_{1}=60\ \Omega $，$ R_{3}=40\ \Omega $

23. 如图17所示,电源电压保持不变,闭合开关S后,滑动变阻器$R_{0}$的滑片P在移动过程中,电压表的示数变化范围为0~4V,电流表的示数变化范围为0.5~1A,求：
(1)R的阻值；
(2)$R_{0}$的最大阻值；
(3)电源电压。

答案： （1）8$\Omega$ （2）8$\Omega$ （3）8 V
