《2025年随堂演练九年级物理上册沪粤版》

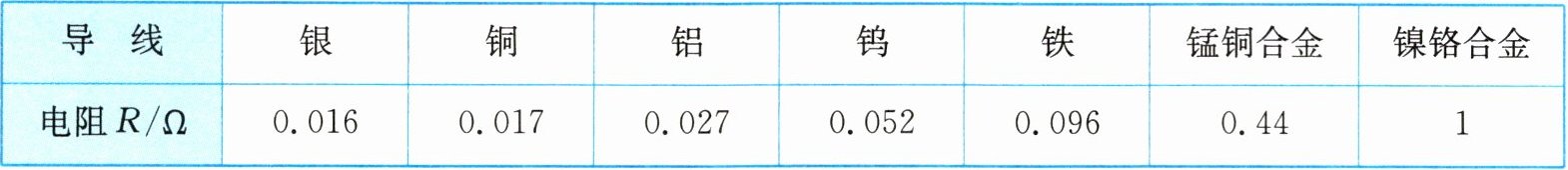

7. 下表列出了一些材料制成的长$1\mathrm{m}$、横截面积为$1\mathrm{mm}^{2}的导线在20^{\circ}\mathrm{C}$时的电阻值。
|导线|银|铜|铝|钨|铁|锰铜合金|镍铬合金|
|:--:|:--:|:--:|:--:|:--:|:--:|:--:|:--:|
|电阻$R/\Omega$|$0.016$|$0.017$|$0.027$|$0.052$|$0.096$|$0.44$|$1$|

根据表中数据回答：假如让你架设一条输电线路,在铝线和铁线两者中,应选用铝线；假如要选用一根金属丝来做滑动变阻器的电阻丝,在铁丝和锰铜丝两者中,应选用锰铜丝。

答案： 铝线 锰铜丝

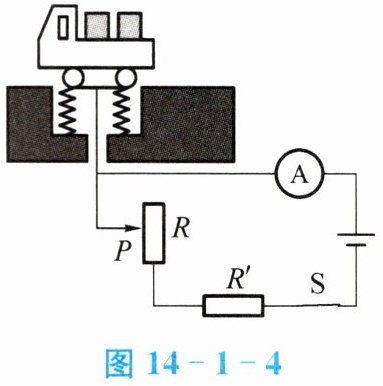

8. 图14-1-4是大型电子地磅的电路图。当称重物时,在压力作用下滑片$P$向下端滑动,滑动变阻器$R$接入电路的电阻变小,电流表的示数变大。这样把电流对应的质量刻在电流表的刻度盘上,就可以读出被称物体的质量。(均选填“变大”“变小”或“不变”)

答案： 变小 变大

9. 要使一根铝导线的电阻变大,可采取(A)。
A.将这根铝导线拉长
B.将这根铝导线对折
C.降低铝导线两端的电压或增大通过导线的电流
D.用长度、横截面积相同的铜导线代替它

答案： A

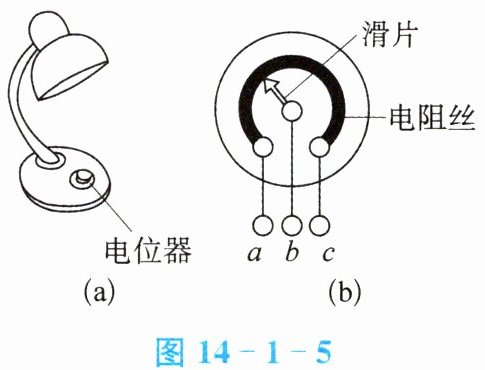

10. 图14-1-5(a)为可调节亮度的台灯示意图,图14-1-5(b)为其用于调光的电位器结构图,$a$、$b$、$c$是它的三个接线柱,$a$、$c$分别与弧形电阻丝的两端相连,$b$与金属滑片相连,转动旋钮,滑片在弧形电阻丝上滑动即可调节灯泡亮度,下列分析中正确的是(B)。

A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将$a$、$c$接入电路,顺时针转动旋钮时灯泡变亮
D.若只将$b$、$c$接入电路,顺时针转动旋钮时灯泡变暗

答案： B

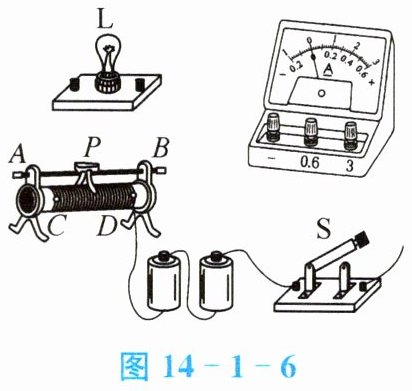

11. 图14-1-6中给出了几种电路元件,要求用滑动变阻器来改变电路中的电流。

(1)用笔画线表示导线完成实物图的连接。
略(提示：将元件全部串联,注意电流表正、负接线柱不要接反）
(2)当电路中接入滑动变阻器后,在闭合开关前,滑片$P$应调到最左(选填“左”或“右”)端。
(3)当接滑动变阻器的CD或AB接线柱的两种情况下,滑动变阻器不起变阻作用。

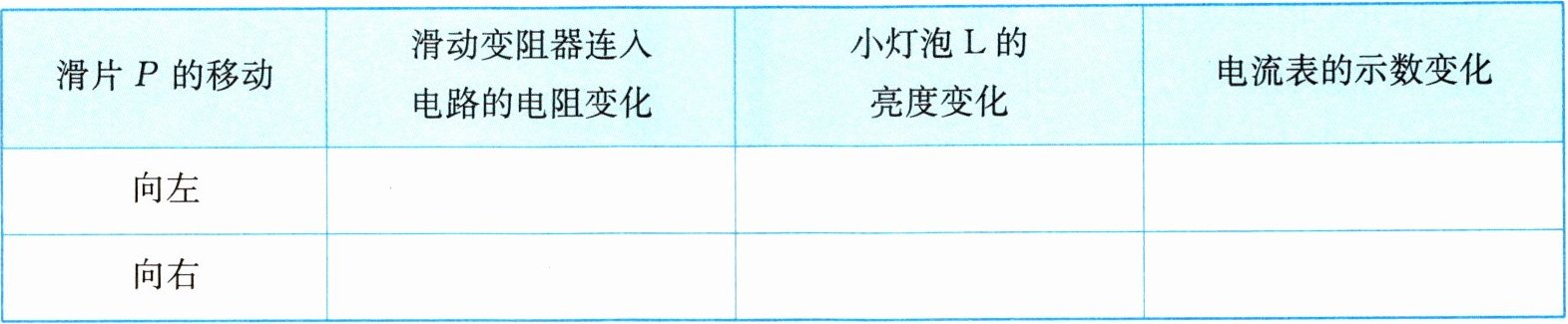

(4)请按照你的连接方法完成下表。
|滑片$P$的移动|滑动变阻器连入电路的电阻变化|小灯泡$\mathrm{L}$的亮度变化|电流表的示数变化|
|:--:|:--:|:--:|:--:|
|向左| | | |
|向右| | | |

略(提示：当滑片向左移动时,电阻变大,灯泡变暗,电流表示数变小;当滑片向右移动时,电阻变小,灯泡变亮,电流表示数变大）

答案： （1）略(提示：将元件全部串联,注意电流表正、负接线柱不要接反）（2）左 （3）CD AB （4）略(提示：当滑片向左移动时,电阻变大,灯泡变暗,电流表示数变小;当滑片向右移动时,电阻变小,灯泡变亮,电流表示数变大）
