《2025年随堂演练九年级物理上册沪粤版》

11. 专门测量电流的仪表是电流表,它在电路中的符号是Ⓐ。图13-3-6是电流表接入电路时的表盘示数,从图中能判断出电流是从0.6(选填“—”“0.6”或“3”)接线柱流进电流表,此时的电流大小为0.5A。

答案： 电流表 Ⓐ 0.6 0.5

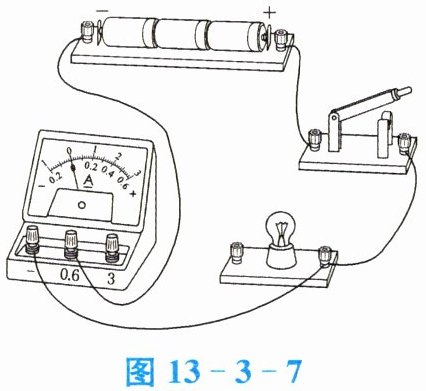

12. 小明买了一个小灯泡,从包装盒上写的规格进行估算,用3节干电池对灯泡供电时通过灯泡的电流约为0.8A。为进行验证,小明准备用电流表来测量通电时通过灯泡电流的实际值,接线如图13-3-7所示。
(1)请你预测开关闭合时将发生的现象。
(2)如果要改为正确的连接,最少要做几项操作？

答案： （1）灯泡不亮,电流表指针反向偏转,且因为电路中没有用电器,电流表可能被烧坏,电源也可能被烧坏 （2）至少要做两项操作：①灯的其中一个接线柱与电流表的3 A接线柱相接;②电流表的负接线柱与电源负极相接

13. 你知道“生物电”吗？不但输电线路中有电流,生物体内也有电流呢！例如,我们可以通过检查“心电图”来了解心脏功能是否正常；海洋中的电鳗就是利用“放电”来击昏其他鱼类,捕获食物的。请查阅相关资料,找一找有关“生物电”的知识,写一段200字左右的介绍。

答案： 生物电是生物体内产生的电流。心脏跳动时会产生电流，心电图通过仪器记录这些电流变化，帮助判断心脏功能；大脑活动也伴随电流，脑电图可反映脑功能状态。海洋中的电鳗，其发电器官由肌肉细胞特化而成，能产生约300 - 800伏电压，瞬间电流可击昏猎物或天敌。人体神经传导信号也依赖电流，神经细胞通过电位变化传递信息，这些都是生物电现象。

1. 串联电路中电流的特点是：串联电路中各处的电流是相等的,公式是：$I_A=I_B=I_C$。

答案： 串联电路中各处的电流是相等的 $I_A=I_B=I_C$

2. 并联电路中电流的特点是：并联电路干路中的电流等于各支路中的电流之和,公式是：$I_A=I_B+I_C$。

答案： 并联电路干路中的电流等于各支路中的电流之和 $I_A=I_B+I_C$

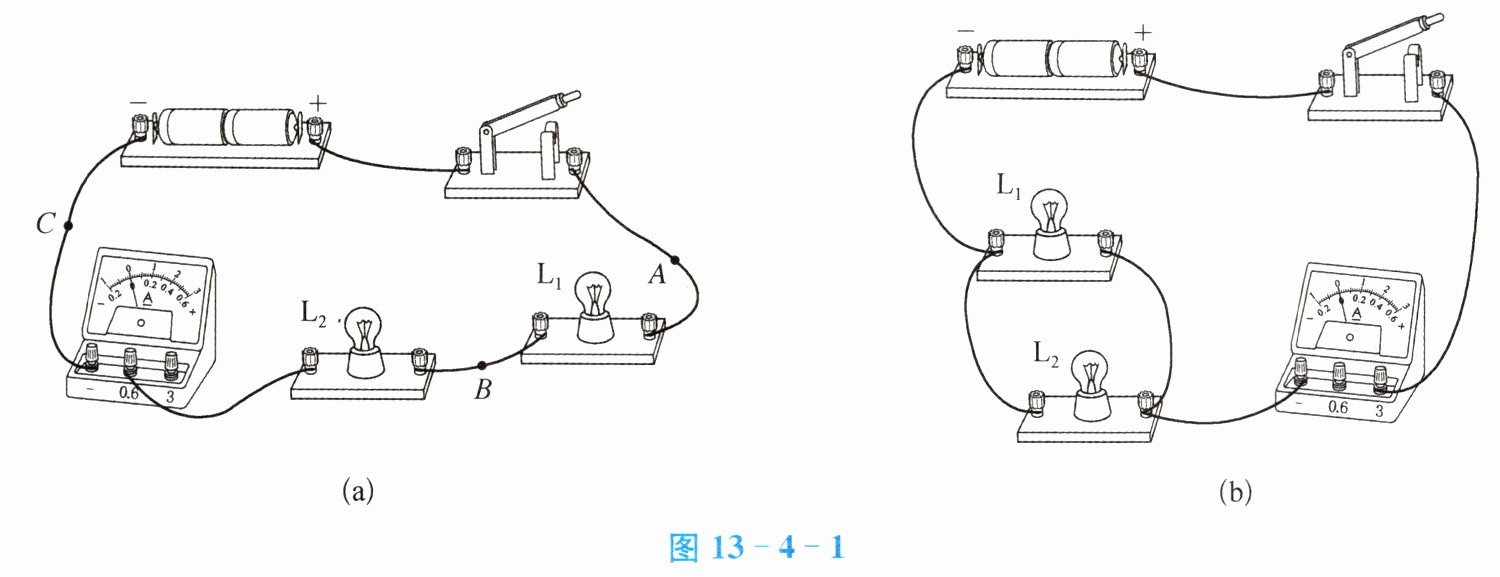

例 1 结合下面两幅实验电路实物图(图 13 - 4 - 1),请你定性分析串联电路和并联电路中的电流的特点。

解析 在串联电路中,当开关闭合后,电路中形成一定大小的电流,该电流沿导线流动,如果通过各处的电流不同,则说明电荷运动中有积聚现象,这是不可能的。所以串联电路中,电流处处相等。
在并联电路中,开关闭合后,电路中形成电流,电流通过电流表后,分成两条支路,即做定向移动的电荷分成两部分,形成各支路中的电流。如果总电流不等于两支路电流之和,则说明电荷在电路某处有积聚现象,这是不可能的。所以并联电路中,干路中的电流等于各支路中的电流之和。

答案： 答题
1. 串联电路电流特点：
实验分析：在串联电路中，当开关闭合后，电流沿导线流动，若各处电流不同，电荷运动中会出现积聚现象，这是不可能的。
结论：串联电路中，电流处处相等，即$I_{A}=I_{B}=I_{C}$。
2. 并联电路电流特点：
实验分析：在并联电路中，开关闭合后，电流通过后分成两条支路，定向移动的电荷分成两部分形成各支路电流，若总电流不等于两支路电流之和，电荷在电路某处会有积聚现象，这是不可能的。
结论：并联电路中，干路中的电流等于各支路中的电流之和，即$I = I_{1}+I_{2}$。
