《2025年随堂演练九年级物理上册沪粤版》

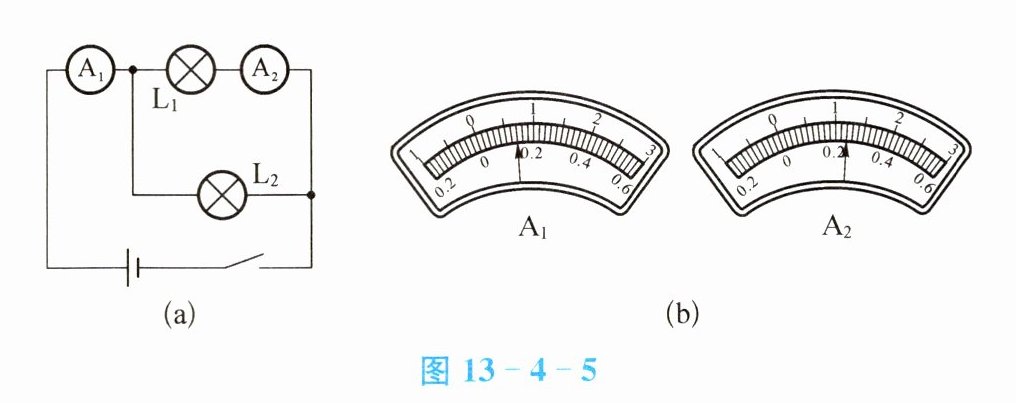

4. 如图 13 - 4 - 5(a) 所示的电路,电流表 $A_1$ 与 $A_2$ 的指针的位置如图 13 - 4 - 5(b) 所示,电流表 $A_1$ 使用的量程是0~3$\mathrm{A}$,示数是0.7$\mathrm{A}$,电流表 $A_2$ 使用的量程是0~0.6$\mathrm{A}$,示数是0.24$\mathrm{A}$。通过 $L_2$ 的电流是0.46$\mathrm{A}$。

答案： 0~3 0.7 0~0.6 0.24 0.46

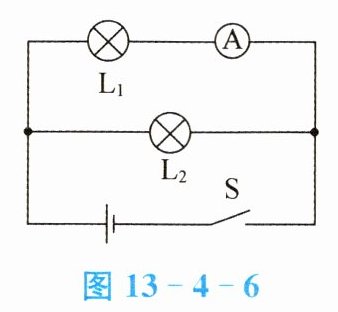

5. 如图 13 - 4 - 6 所示,闭合开关后,小灯泡 $L_1$、$L_2$ 均正常发光,它们的连接方式是并联；过一会儿后,有一个小灯泡熄灭,而电流表的示数不变,则电路中出现的故障是 $L_2$开路。

答案： 并 开路

6. 图 13 - 4 - 7 所示为某监控设备检测仪器上的三盏指示灯的电路图。已知通过 $L_1$ 和 $L_2$ 的电流分别为 $4\mathrm{mA}$ 和 $10\mathrm{mA}$,则流经 $L_3$ 的电流大小可能是6$\mathrm{mA}$ 或14$\mathrm{mA}$。

答案： 6 14

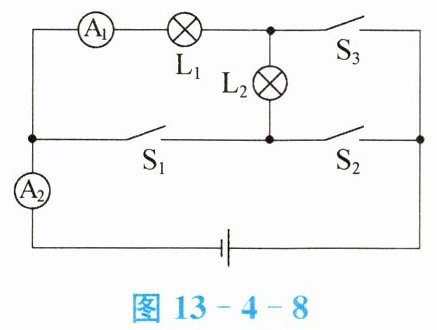

7. 如图 13 - 4 - 8 所示的电路中,只闭合开关 $S_2$ 时,灯 $L_1$ 和 $L_2$ 的电流之比为1:1；只闭合开关 $S_1$ 和 $S_3$ 时,两电流表的指针偏转角度相同,灯 $L_1$ 和 $L_2$ 的电流之比为1:4。

答案： 1:1 1:4

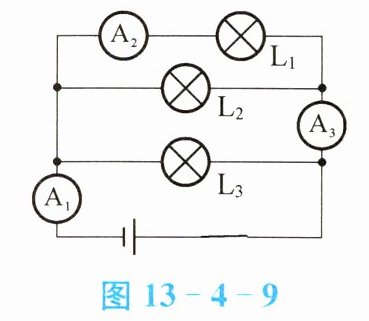

8. 如图 13 - 4 - 9 所示电路中,三个电流表 $A_1$、$A_2$、$A_3$ 的示数分别为 $I_1$、$I_2$、$I_3$,它们的大小关系是(D)。

A.$I_1 = I_2 = I_3$
B.$I_1 ＞ I_2 = I_3$
C.$I_1 ＞ I_2 ＞ I_3$
D.$I_1 ＞ I_3 ＞ I_2$

答案： D
