《2025年随堂演练九年级物理上册沪粤版》

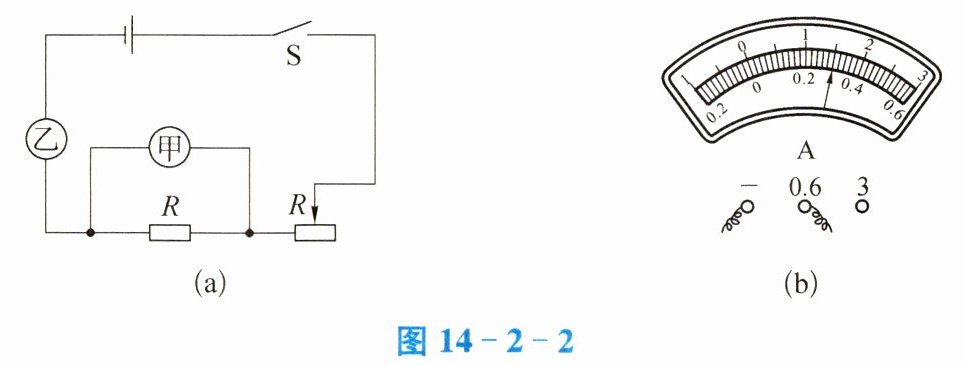

例2 小明探究电流跟电阻的关系的实验电路如图14-2-2(a)所示。

(1) 图(a)中的甲是电压表,乙是电流表。
(2) 连接电路后,闭合开关,两表均有示数,但无论怎样调节滑动变阻器的滑片,两电表示数均保持不变,其原因可能是滑动变阻器同时接上面两个接线柱（或滑动变阻器同时接下面两个接线柱）(写出一个即可)。
(3) 排除故障后继续实验,闭合开关,移动滑动变阻器滑片,当$5\Omega的电阻两端电压为1.5V$时,电流表的示数如图14-2-2(b)所示,该电流为0.3A。

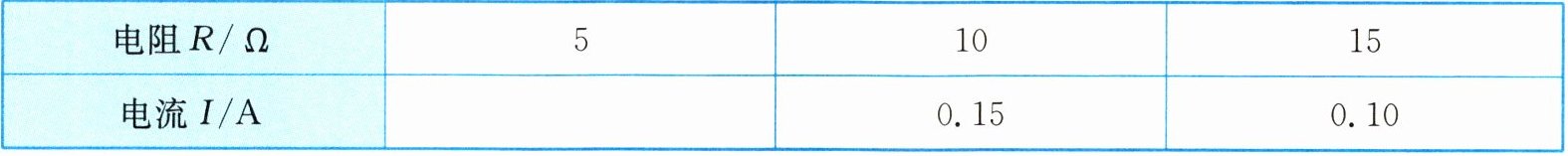

(4) 小明再分别换接$10\Omega$、$15\Omega$的电阻,重复上述实验,得到下表中的实验数据,分析数据可得出结论：当保持电压不变时,通过导体中的电流跟导体的电阻成反比。
| 电阻$R/\Omega$ | $5$ | $10$ | $15$ |
| 电流$I/A$ | | $0.15$ | $0.10$ |

(5) 滑动变阻器在此实验中的主要作用是控制定值电阻两端电压不变。

答案：
(1)电压；电流
(2)滑动变阻器同时接上面两个接线柱（或滑动变阻器同时接下面两个接线柱）
(3)0.3
(4)反
(5)控制定值电阻两端电压不变

1. 在探究欧姆定律的实验过程中,我们可以首先保持电路中的电阻不变,以直接观察电流跟电压之间的变化关系。这时会发现,在电阻一定的情况下,通过导体的电流跟这段电路两端的电压成正比。我们也可以首先保持这段电路两端的电压不变,以直接观察电流跟电阻间的变化关系。这时会发现,在电压一定的情况下,这段电路中的电流大小跟电路中的电阻成反比。

答案： 电阻 正比 电压 反比
