《2025年随堂演练九年级物理上册沪粤版》

18. 一根铜导线和一根镍铬合金线,它们的长短、粗细都相等,已知铜的导电性能比镍铬合金好,把它们串联到电路中则(D)。
A.两根导线两端电压、通过的电流均相等
B.铜导线两端电压小,通过铜导线的电流小
C.两根导线两端电压相等,通过铜导线的电流大
D.铜导线两端电压小,通过两根导线的电流相等

答案： D

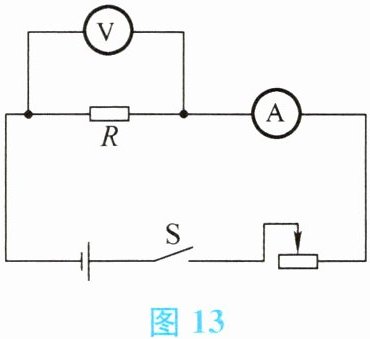

19. 在如图13所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左滑动时,下列说法中正确的是(B)。

A.电流表的示数减小,电压表的示数增大
B.电流表的示数减小,电压表的示数减小
C.电流表的示数增大,电压表的示数增大
D.电流表的示数增大,电压表的示数减小

答案： B

20. 在探究电流与电阻关系的实验中,所用器材如下：蓄电池(6V)、电流表、电压表、定值电阻(5Ω、10Ω、15Ω各一只)、开关、滑动变阻器(1.5A,20Ω)、导线若干。

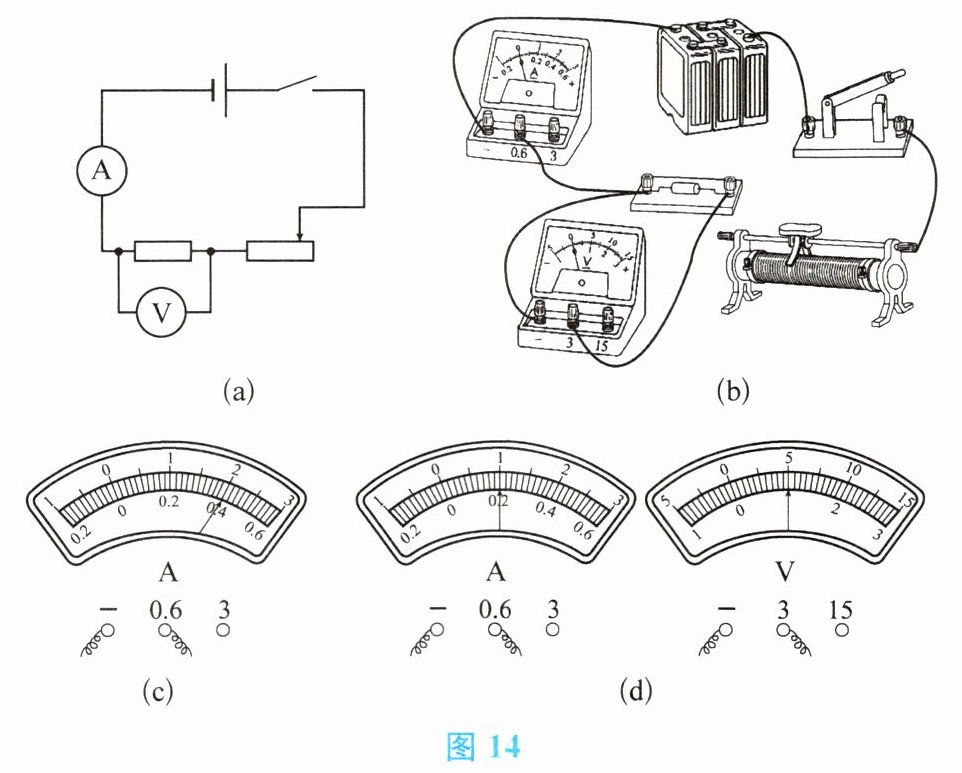

(1)请你帮助小军按图14(a)所示的电路将图14(b)中的实物电路图补接完整,要求滑动变阻器的滑片移动到右端时接入电路中的阻值最大。

(2)补接后,小军先将5Ω电阻接入电路,移动滑动变阻器的滑片,使电压表示数为2V,电流表示数如图14(c)所示,此时电流为0.4A。
(3)当小军将10Ω电阻换接成15Ω电阻后,发现无论怎样移动滑动变阻器的滑片,都不能使电压表示数保持为2V,原因可能是定值电阻两端的电压保持太低(答出一种情况即可)。
(4)小军完成此实验后,想利用原有器材进行“伏安法测电阻”的实验。电路连接完成后闭合开关,发现电流表无示数,电压表示数为6V,你认为发生故障的原因是定值电阻开路。
(5)排除故障后,将滑片P移到某一位置时,两表读数如图14(d)所示,小军计算得出所测电阻的阻值$R= $5Ω。你认为这个结果可靠吗？不可靠,理由是没有多次测量求平均值以减小误差。

答案： （1）如图4所示 （2）0.4 （3）定值电阻两端的电压保持太低 （4）定值电阻开路 （5）5 不可靠 没有多次测量求平均值以减小误差
