《2025年随堂演练九年级物理上册沪粤版》

7. 要想使1000Ω的电阻通过5mA的电流,那么应给它的两端加5V的电压；如果该电阻允许通过的最大电流是25mA,那么它的两端所能加的最大电压是25V。

答案： 5 25

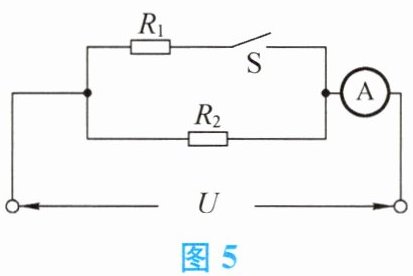

8. 如图5所示的电路中,电压$U= 3V$,且保持不变,电阻$R_{1}= 10Ω$,电阻$R_{2}= 15Ω$,开关S断开时,电流表的示数为0.2A；开关S闭合时,电流表的示数为0.5A。

答案： 0.2 0.5

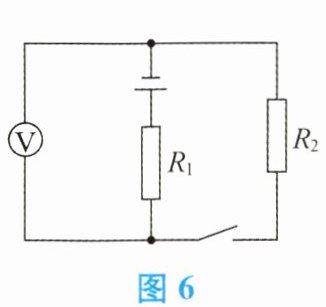

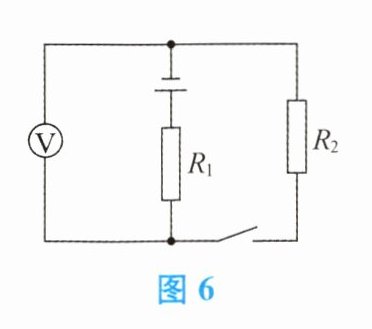

9. 如图6所示,电源电压恒为12V,闭合开关后,电压表示数为8V,则两电阻阻值的比值$R_{1}:R_{2}=$1∶2。

答案： 1∶2

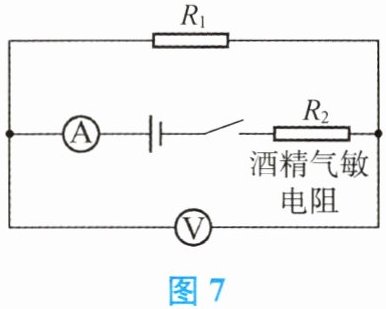

10. 为了判断驾驶员是否酒后驾车,交警需要用酒精测试仪对驾驶员进行检测。如图7所示是酒精测试仪的原理图,图中$R_{1}$为定值电阻,$R_{2}$为酒精气敏电阻,电源电压保持不变,$R_{2}$的阻值随酒精气体浓度的增大而减小。当酒精气敏电阻测试到酒精气体浓度增加时,电压表示数变大,电流表示数变大。(均选填“变大”“变小”或“不变”)

答案： 变大 变大

11. 为了改变一根导线电阻的大小,下列方法中肯定达不到目的的是(B)。
A.将导线拉长后使用
B.改变导线中的电流
C.给导线加热
D.将导线对折后使用

答案： B

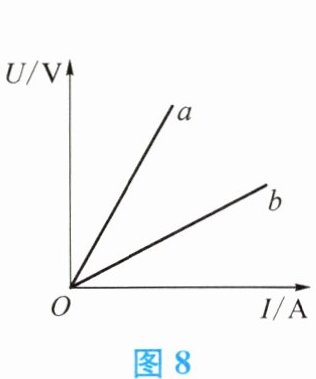

12. 某同学在探究“通过电阻的电流跟电阻两端电压的关系”时,发现通过电阻a、b的电流随电压变化情况如图8所示,则下列结论与图像相符的是(D)。

A.电阻一定时,电流随着电压的增大而减小
B.电压相同时,阻值大的电阻通过的电流大
C.电流相同时,阻值小的电阻两端的电压大
D.两电阻阻值的关系是$R_{a}＞R_{b}$

答案： D

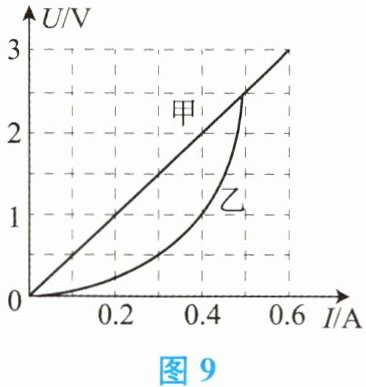

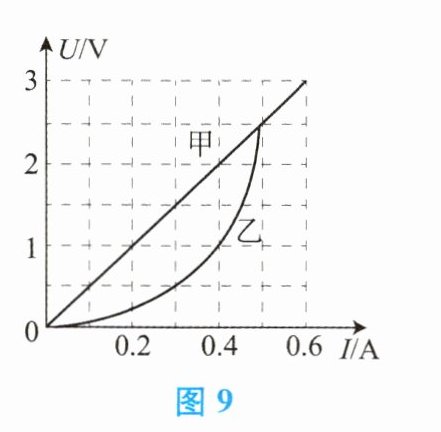

13. 图9是电阻甲和乙的$I-U$图像,小明对图像信息作出的判断,正确的是(C)。

A.当甲两端电压为0.5V时,通过它的电流为0.3A
B.当乙两端电压为2.5V时,其电阻值为10Ω
C.将甲和乙串联,若电流为0.3A,则它们两端的电压为2V
D.将甲和乙并联,若电压为1V,则它们的干路电流为0.4A

答案： C
