《2025年随堂演练九年级物理上册沪粤版》

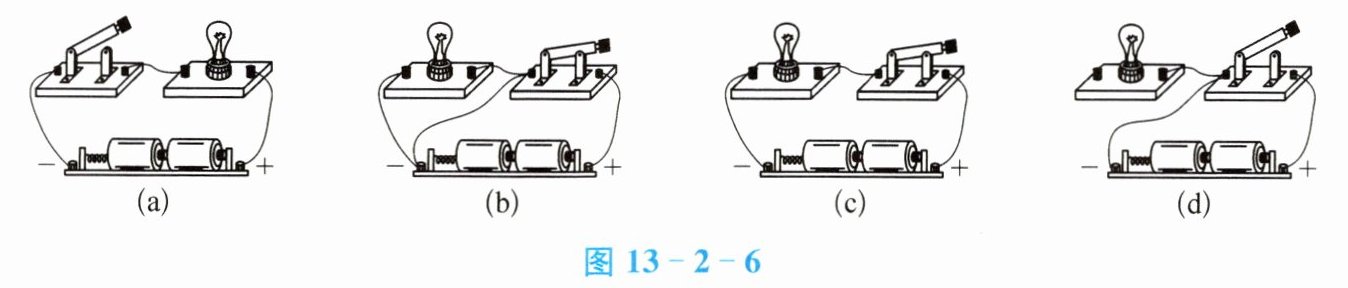

2. 如图13-2-6所示电路中,灯泡处于通路状态的是图（c）,处于开路状态的是图（a）、（d）,处于短路状态的是图（b）。

答案： （c）（a）、（d）（b）

3. 汽车在转弯时,位于同侧的前后两个转向灯会同时闪亮,但偶尔也有车在转弯时只亮前灯或后灯,则位于汽车同侧的前后两个转向灯的连接方式为并联。要打开转向灯,司机要拨动一下方向盘旁的一根杆子,这根杆子的作用相当于电路中的开关。

答案： 并联 开关

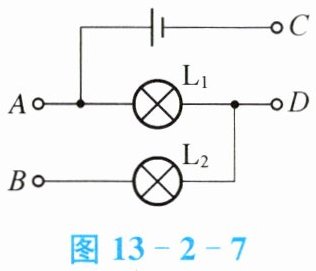

4. 如图13-2-7所示,若只需灯$L_1$发光,则可用导线只连接C、D接线柱；若只用导线连接B、C接线柱,则灯$L_1、$$L_2$串联；若要使灯$L_1、$$L_2$并联,则接线柱A与B连接,接线柱C与D连接。

答案： C、D 串 D

5. 学了电路的串联、并联知识后,小文问：“家中的电视机、电灯、电风扇等用电器之间是什么方式连接的？”“当然是并联。”小玲回答说。哪些现象能说明它们是并联的？电灯工作时，电风扇可以不工作(答案合理即可)。(举一例)

答案： 电灯工作时，电风扇可以不工作(答案合理即可)

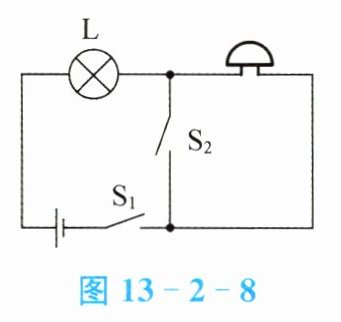

6. 图13-2-8是一种声光报警器的电路图,当开关S₁闭合、S₂断开时,灯亮、铃不响；当开关S₁、S₂闭合时,灯亮的同时铃响。

答案： S₁、S₂闭合 S₁闭合、S₂断开

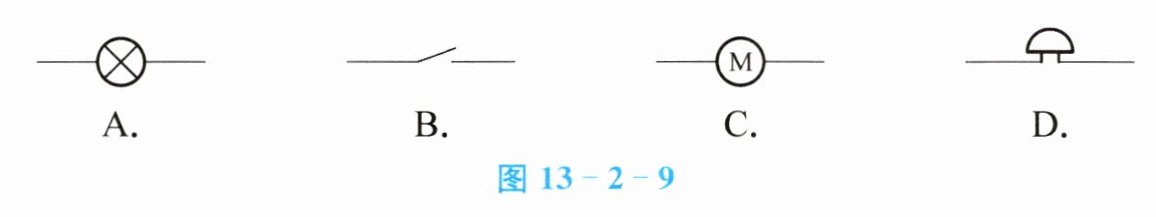

7. 如图13-2-9所示的符号中,不属于用电器的是(B)。

答案： B

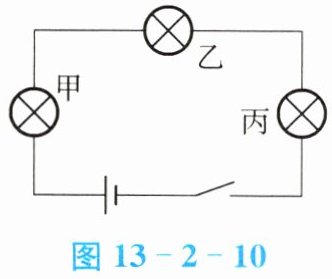

8. 某同学将三个灯泡连接在如图13-2-10所示的电路里,接线良好,当闭合开关时,三个灯泡都不亮,则(D)。

A.甲灯泡灯丝断了
B.乙灯泡灯丝断了
C.丙灯泡灯丝断了
D.都有可能

答案： D
