8. 如果某次电学实验不能正常进行,需要判断干电池是否报废,可取一节干电池,用电压表来测量它的电压。下列步骤中正确的是(C)。
①把电压表的正接线柱与干电池的负极接触,负接线柱与正极接触
②在刻度盘上读出电压值
③选择电压表的量程为0~3V
④把电压表的负接线柱与干电池的负极接触,正接线柱与正极接触
⑤选择电压表的量程为0~15V
A.③②①
B.①⑤②
C.③④②
D.③④①

答案： C

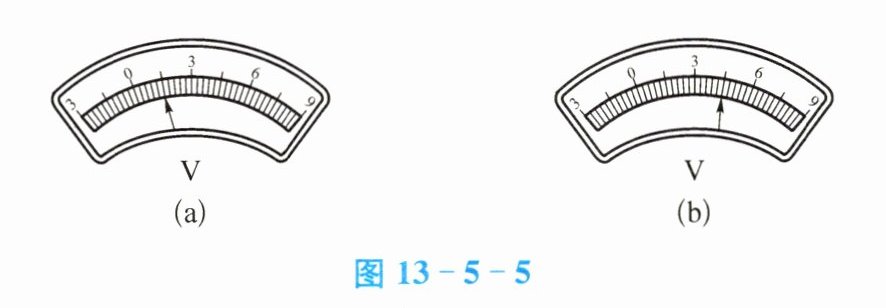

9. 在实验室,小宇同学发现一个电压表有两个量程,大量程是0~9V,小量程看不清楚。为了测量小量程是多少,他先用大量程接入电路,指针位置如图13-5-5(a)所示,然后再改用小量程接入同一电路,指针指示如图13-5-5(b)所示,则电压表的小量程为(D)。

A.0~0.6V
B.0~1V
C.0~2V
D.0~3V

答案： D

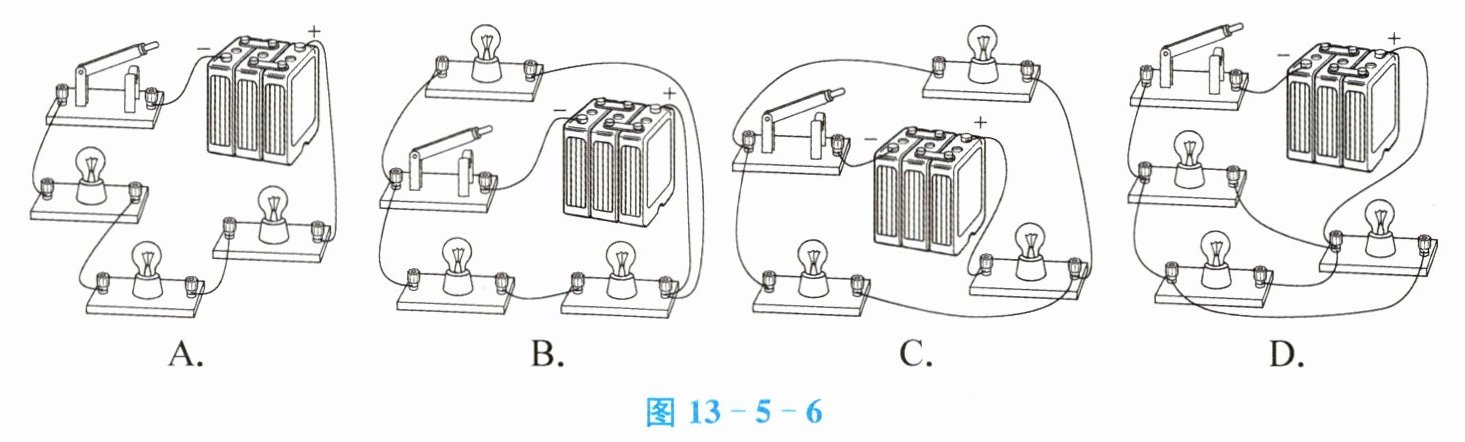

10. 如图13-5-6所示的电路中,开关闭合后,三个灯泡的电压一定相等的是(D)。

答案： D

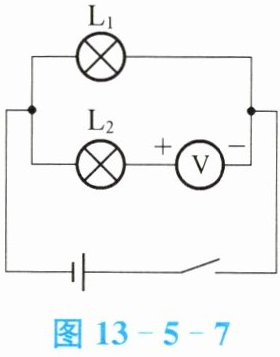

11. 图13-5-7是某同学用电压表测小灯泡$L_2$两端电压的电路图,请指出图中的两处错误：

(1)电压表与被测用电器串联了。
(2)电压表的正、负接线柱接反了。

答案： （1）电压表与被测用电器串联了 （2）电压表的正、负接线柱接反了

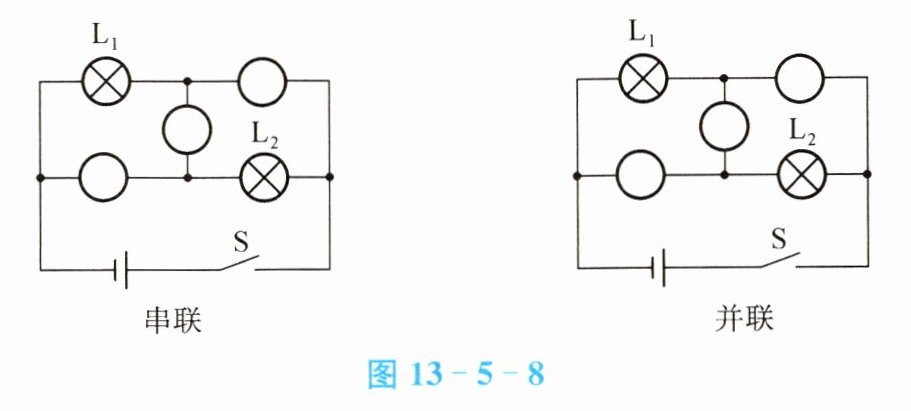

12. 如图13-5-8所示,现有两个灯泡既可以串联也可以并联,则在串联时,三个圆圈中应分别填入哪种电表符号,在并联时,又应填入哪种电表符号?

答案：

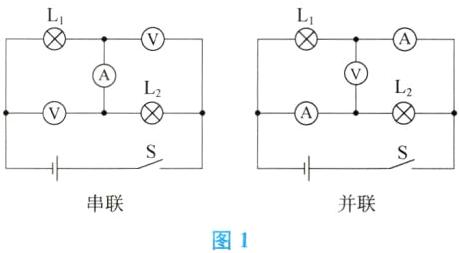

如图1所示
