《2025年随堂演练九年级物理上册沪粤版》

2. 如图14-2-3所示,电源电压不变,闭合开关后,电流表$A_{1}的示数为0.5A$,电流表$A_{2}的示数为0.3A$,则$R_{1}:R_{2}= $3:5。

答案： $3:5$

3. 一段导体两端电压是$6V$,通过导体的电流是$0.2A$,若导体两端的电压变为$3V$,则通过导体的电流是0.1A。当没有电流通过时,导体的电阻为30$\Omega$。

答案： 0.1 30

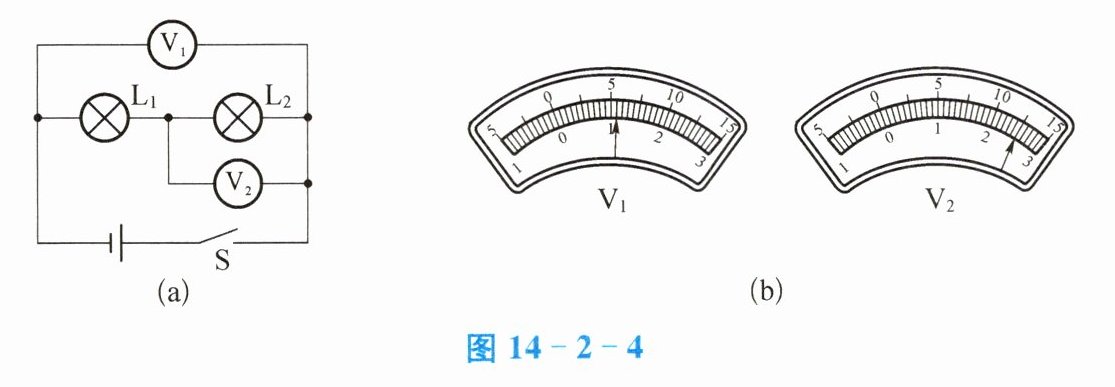

4. 如图14-2-4(a)所示的电路中,电灯$L_{1}的电阻为10\Omega$,开关闭合后,电压表$V_{1}和V_{2}$的示数分别如图14-2-4(b)所示,则$L_{2}$两端的电压为2.5V,通过$L_{1}$的电流为0.3A。

答案： 2.5 0.3

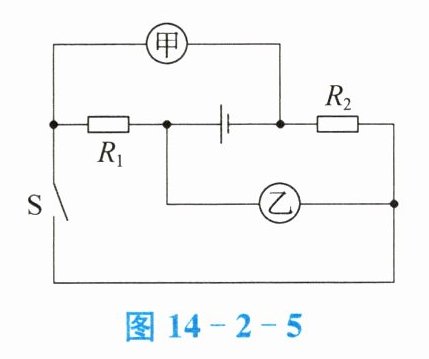

5. 如图14-2-5所示,已知$R_{1}:R_{2}= 2:1$。当开关$S$闭合,甲、乙两表均为电压表时,两表示数之比$U_{甲}:U_{乙}= $$1:2$；当开关$S$断开,甲、乙两表均为电流表时,两表示数之比$I_{甲}:I_{乙}= $$1:2$。

答案： $1:2$ $1:2$

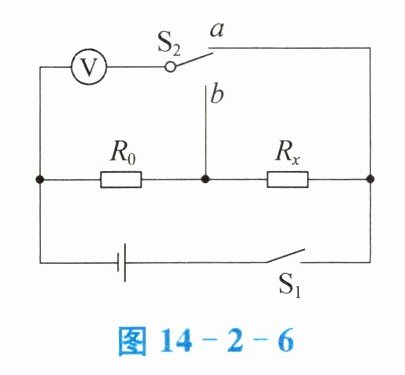

6. 如图14-2-6所示的电路中,电阻$R_{0}= 12\Omega$。闭合开关$S_{1}$,将单刀双掷开关$S_{2}掷于a$端,电压表示数为$2.5V$；将$S_{2}切换到b$端,电压表示数为$1.5V$,则电阻$R_{x}$的阻值为8$\Omega$。

答案： 8

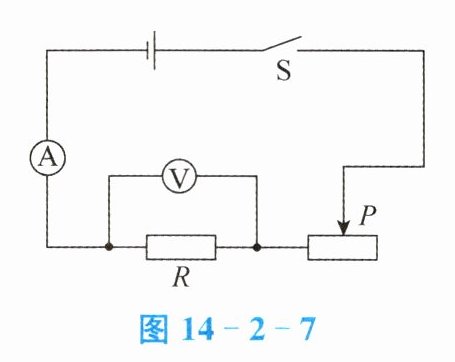

7. 如图14-2-7所示,在探究“通过导体的电流与电阻之间的关系”的实验中,当我们将电阻由$5\Omega换成10\Omega$后,接下来的操作正确的是(C)。

A.将滑动变阻器滑片$P$向左移动,保持电压表示数不变
B.将滑动变阻器滑片$P$向左移动,保持电流表示数不变
C.将滑动变阻器滑片$P$向右移动,保持电压表示数不变
D.将滑动变阻器滑片$P$向右移动,保持电流表示数不变

答案： C
