《2025年精彩练习就练这一本八年级科学上册浙教版评议教辅》

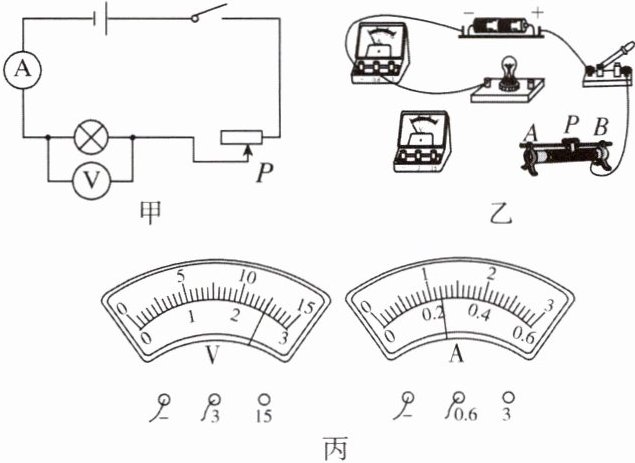

【例3】在测小灯泡电阻的实验中选用的器材及已经连接的部分电路如图所示。

(1)请按照实验电路图甲,把实物图乙连接完整。
(2)实验中连接电路时,闭合开关前,滑动变阻器的滑片P应置于______(填“A”或“B”)端。
(3)该实验中滑动变阻器的作用是______和______。

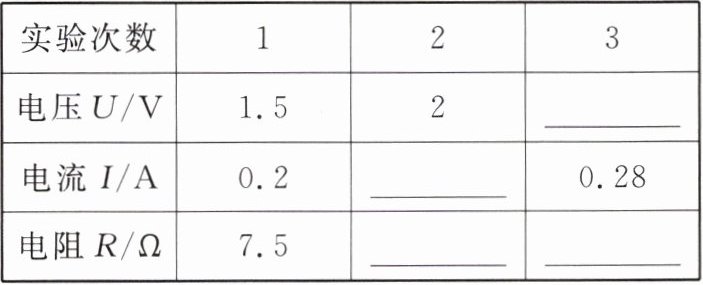

(4)实验数据如下表,根据图丙把表格的空格填上。
| 实验次数 | 电压U/V | 电流I/A | 电阻R/Ω |
| 1 | 1.5 | 0.2 | 7.5 |
| 2 | 2 | ______ | ______ |
| 3 | ______ | 0.28 | ______ |

(5)小华根据表中数据,通过计算发现:小灯泡两端的电压越大,电流______(填“变大”“不变”或“变小”);亮度不同时,灯丝的电阻______(填“相等”或“不相等”)。你认为造成这种结果的原因是______。

答案：

(1)如答图所示

(2)A
(3)保护电路 改变电路中的电流大小
(4)2.5 0.24 8.3 8.9
(5)变大 不相等 灯丝的电阻与温度有关

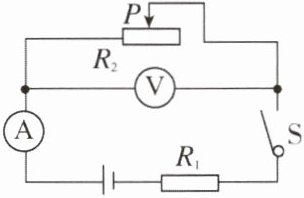

【例4】如图所示,电流表使用“0~0.6 A”量程,电压表使用“0~15 V”量程,电源电压为36 V且保持不变$,R_1$为定值电阻$,R_2$为滑动变阻器,当$R_2$接入电路的阻值是24 Ω时,电流表的示数是0.5 A。现通过调节$R_2$来改变通过$R_1$的电流,但必须保证电流表不超过其量程,则：
$(1)R_1$的阻值是多大？
$(2)R_2$能接入电路的最小阻值是多少？
$(3)R_2$取最小值时,电压表的示数是多大？

答案：
(1)48Ω
(2)12Ω
(3)7.2V

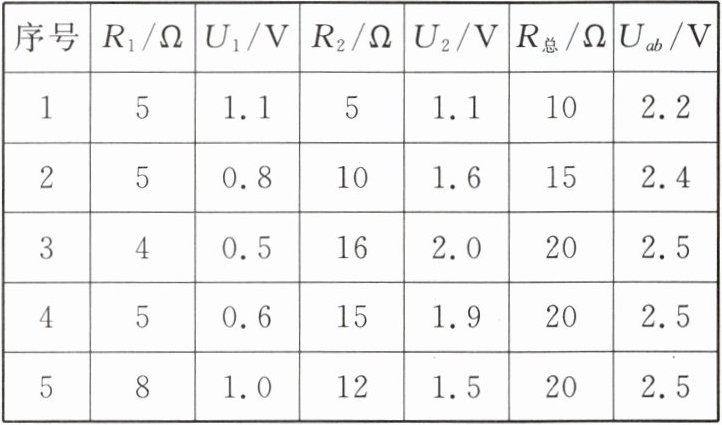

【例5】小宁以两节串联的干电池为电源,用若干定值电阻和一个电压表来探究串联电路的电压特点,实验电路如图所示,测得的实验数据如表所示。

| 序号 |$ R_1/Ω $|$ U_1/V $|$ R_2/Ω $|$ U_2/V $| R总/Ω | Uab/V |
| 1 | 5 | 1.1 | 5 | 1.1 | 10 | 2.2 |
| 2 | 5 | 0.8 | 10 | 1.6 | 15 | 2.4 |
| 3 | 4 | 0.5 | 16 | 2.0 | 20 | 2.5 |
| 4 | 5 | 0.6 | 15 | 1.9 | 20 | 2.5 |
| 5 | 8 | 1.0 | 12 | 1.5 | 20 | 2.5 |

(1)分析上述实验数据,除了能得到$Uab= U_1+U_2$的规律外,小宁还发现：
$①U_1、$$U_2$与$R_1、$$R_2$之间存在着下列关系$:U_1:U_2= ______($用$R_1、$$R_2$表示)。
②当R总不变时,a、b两端的电压Uab大小不变;当R总发生变化时,Uab大小______(填“会”或“不会”)发生变化。
(2)断开开关S,拆除$R_1、$$R_2,$将$R_3= 20 Ω$和$R_4= 20 Ω$并联后接到a、b之间,闭合开关S。
①求a、b两端的电压。
②通过$R_3$和$R_4$的电流之比$I_3:I_4= ______。$

答案：
(1)①R₁∶R₂ ②会
(2)①2.2V ②1∶1
