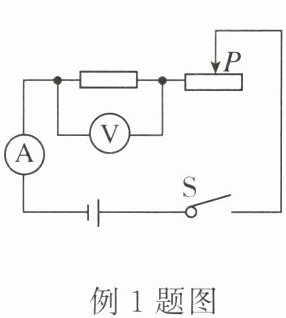

【例1】如图所示,电源电压不变,滑动变阻器的滑片P从左端滑到右端的过程中( )

A.电流表、电压表的示数都减小
B.电流表、电压表的示数都增大
C.电流表示数减小,电压表示数增大
D.电流表示数增大,电压表示数减小

答案： A

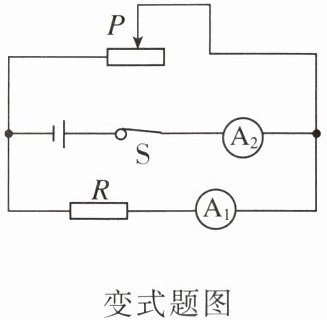

变式 如图所示,电源电压不变,当滑动变阻器的滑片P向左移动时( )

A.电流表$A_1、$$A_2$的示数均减小
B.电流表$A_1$的示数不变$,A_2$的示数增大
C.电流表$A_1$的示数不变$,A_2$的示数减小
D.电流表$A_1、$$A_2$的示数均增大

答案： B

【例2】如图所示,当电路处于下列情形时,分别闭合开关S,将两灯的发光情况、电流表及电压表的示数有无填入表中。

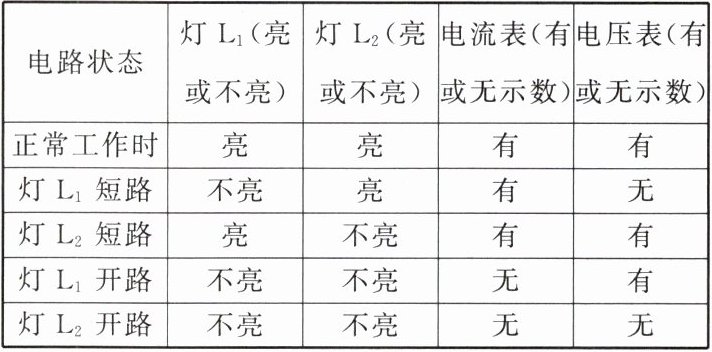

| 电路状态 | 灯$L_1($亮或不亮) | 灯$L_2($亮或不亮) | 电流表(有或无示数) | 电压表(有或无示数) |
| 正常工作时 | 亮 | 亮 | 有 | 有 |
| 灯$L_1$短路 | 不亮 | 亮 | 有 | 无 |
| 灯$L_2$短路 | 亮 | 不亮 | 有 | 有 |
| 灯$L_1$开路 | 不亮 | 不亮 | 无 | 有 |
| 灯$L_2$开路 | 不亮 | 不亮 | 无 | 无 |

小结:电压表有示数时,可能是接点内______,或接点外______;电压表无示数时,可能是接点内______,或接点外______。(假设电路中存在故障,填“开路”或“短路”)

答案： 开路 短路 短路 开路

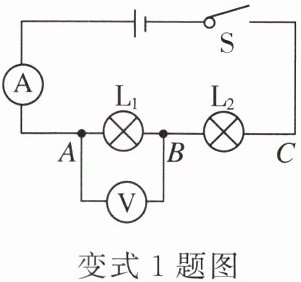

变式1 如图所示,某同学在闭合开关S后发现电路不能正常工作,已知电路每次只有一个故障。请回答下列问题。
(1)电流表示数为0,电压表示数为电源电压,则故障原因是______。
(2)电流表、电压表的示数均为0,则故障原因是______。
(3)电流表示数正常,电压表示数为0,只有一个灯亮,则故障原因是______。

答案：
(1)L₁开路
(2)L₂开路
(3)L₁短路

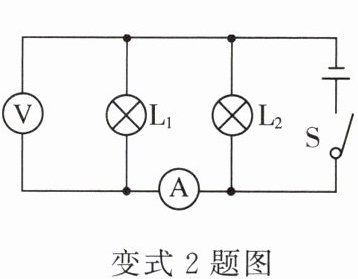

变式2 如图所示,电源电压不变,闭合开关S后,灯$L_1、$$L_2$都发光。一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数不变,产生这一现象的原因可能是( )

A.灯$L_1$处短路
B.灯$L_2$处短路
C.灯$L_1$处开路
D.灯$L_2$处开路

答案： D
