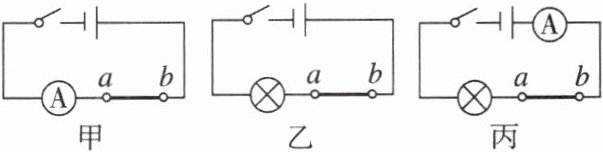

13. (12分)下图是三位同学设计的“探究影响导体电阻大小的因素”的实验,请据图回答下列问题。(规格不同的导体有若干)



(1)小明设计了图甲所示的电路,为判断a、b两点间导体电阻的大小,小明应注意观察______。
(2)小红设计了图乙所示的电路,当她将一段导体接入a、b两点间并闭合开关后发现灯不亮,经检查电路无开路、短路故障,你认为灯不亮的原因是______。
(3)小丽设计了图丙所示的电路,该电路中灯泡的作用有哪些?
①______。
②______。

答案：
(1)电流表示数的变化 a、b 两点间电阻太小时，会导致电路中电流过大而烧坏电路中的元件
(2)a、b 两点间电阻太大
(3)①保护电路 ②粗略反映电路中电流变化

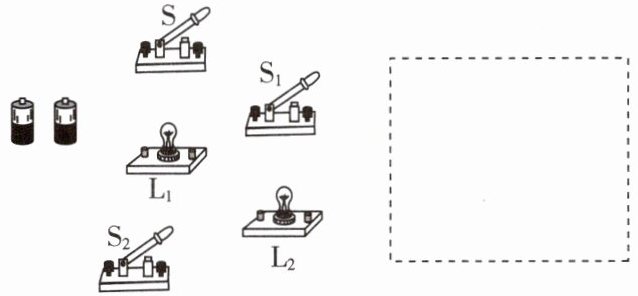

14. 把下图所示实物图连成S为总开关、$S_1$控制$L_1、$$S_2$控制$L_2$的并联电路。发现并联电路至少有______条电流路径,并且各支路中用电器的工作互相______(填“影响”或“不影响”)。在虚线框中画出对应的电路图。
______

答案：
如答图甲所示 2 不影响 如答图乙所示
