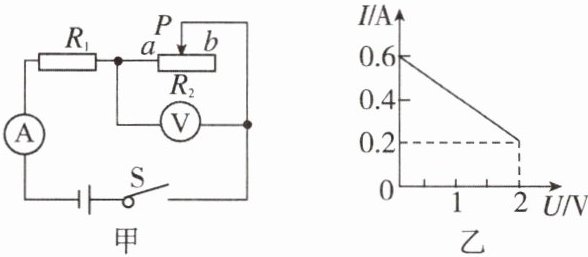

7. 图甲所示的电路中$,R_1$为定值电阻$,R_2$为滑动变阻器,电源电压不变。闭合开关S后,滑片P从a端移动到b端,电流表示数I与电压表示数U的变化关系如图乙所示,则电源电压为$______ V,R_2$的最大阻值为______ Ω。

答案： 3　10

8. 如图所示,电源电压保持不变,开关S闭合后,灯$L_1、$$L_2$都能正常发光,甲、乙两个电表的示数之比是2∶3。此时灯$L_1、$$L_2$的电阻之比是 ( )

A.2∶1
B.3∶2
C.2∶3
D.1∶2

答案： D

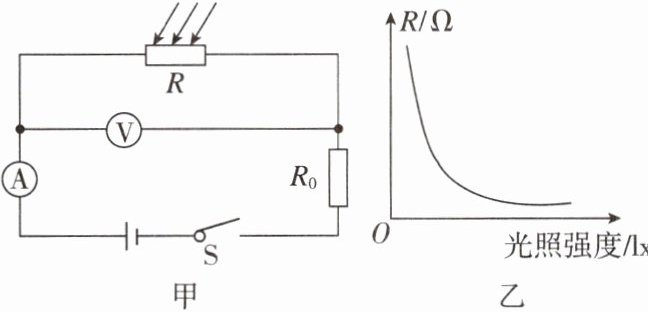

9. 图甲电路中,电源电压恒定不变,R₀为定值电阻,R为光敏电阻,其阻值随光照强度变化的图像如图乙所示。闭合开关,逐渐增大光照强度时,下列说法正确的是 ( )

A.整个电路的电阻变大
B.电压表和电流表示数均变大
C.电压表示数变大,电流表示数变小
D.电压表示数变小,电流表示数变大

答案： D

10. 某兴趣小组为探究串联电路中总电阻与分电阻的关系,在拓展课上进行实验。
①按方案连接电路,闭合开关,用电流表测出电路中的电流,并记录在表格中。
②用电压表分别测出$R_1、$$R_2$两端电压以及$R_1$和$R_2$两端总电压,并记录在表格中。

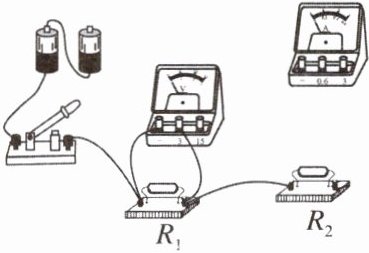

(1)请你用笔画线代替导线,将电流表接入下图电路中。

(2)在处理数据时,有同学发现表中的一个数据有误,错误的数据是______；重新测量,根据所测的数据计算$R_1、$$R_2$和R总的值。

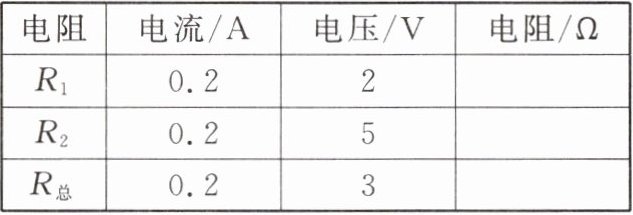

|电阻|电流/A|电压/V|电阻/Ω|
|$R_1$|0.2|2| |
|$R_2$|0.2|5| |
|R总|0.2|3| |

(3)结论：______。
(4)科学研究有时需要等效替代的方法,如在某实验中需要用到35 Ω的电阻,现有阻值为15 Ω、20 Ω、50 Ω的三个电阻,可以选用其中阻值为______的两个电阻串联替代。

答案：

(1)如答图所示
　　　　　　　
(2)5　
(3)串联电路的总电阻等于各分电阻之和
(4)15Ω、20Ω
