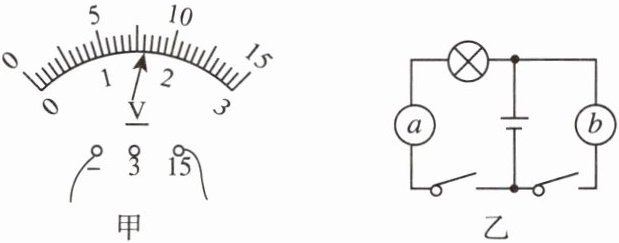

8. (1)图甲所示是______表的表盘,当指针位置如图所示时,示数是______。若把这个表接在图乙电路中使用,应接在______(填“a”或“b”)处。

(2)图丙所示是测量______的仪表的表盘,它的量程为______,示数为______。

答案：
(1)电压　8V　b　
(2)电流　0~15mA　3.5mA

9. 下图所示的电路中,当开关S闭合后,要使电阻R1、R2串联,甲、乙应该接入的是( )


A.甲接电压表,乙接电流表
B.甲接电流表,乙接电压表
C.甲、乙都接电压表
D.甲、乙都接电流表

答案： C

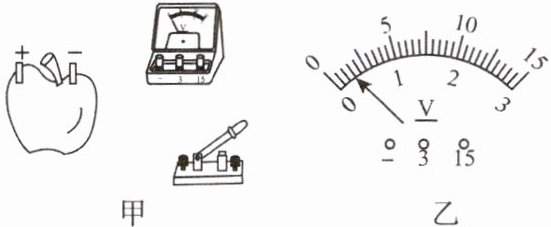

10. 科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。在苹果中插入铜片和锌片,就能自制成一个苹果电池,铜片是电池的正极,锌片是电池的负极。那么,苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用图甲所示的实验器材对该问题进行探究。

(1)请用笔画线代替导线完成实物图甲的连接。
(2)实验时,应保持其他条件不变,只改变______。

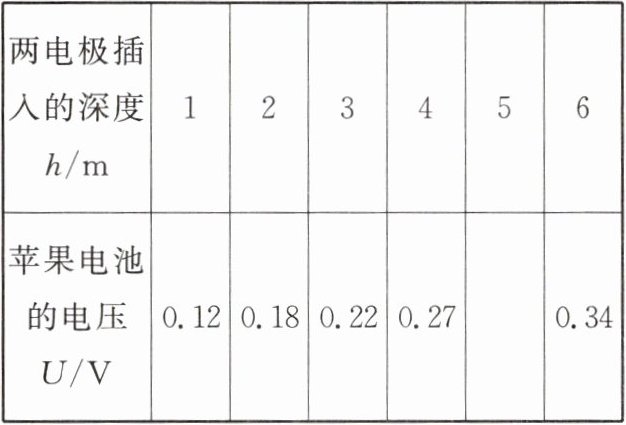

(3)小组同学测得的实验数据如下表所示,当两电极插入的深度为5 cm时,电压表示数如图乙所示,电压值为______ V。
| 两电极插入的深度h/m | 1 | 2 | 3 | 4 | 5 | 6 |
| 苹果电池的电压U/V | 0.12 | 0.18 | 0.22 | 0.27 | | 0.34 |

(4)分析表格中的数据,你能得到的实验结论是______。
(5)科学猜想：苹果电池的电压大小还可能与______有关。
(6)如果实验前不知道苹果电池的正负极,可以使用电压表来判断,你认为还可以使用______(填一种实验器材)来判断。

答案：

(1)如答图所示
　　　　　　　　　
(2)电极插入苹果的深度h　
(3)0.30　
(4)苹果电池的电压大小随电极插入苹果深度的增加而增大
(5)苹果的种类(合理即可)　
(6)电流表
