【例1】如图所示,茶壶静止在水平桌面上,请画出它所受力的示意图(将力的作用点画在茶壶的重心O点上)。

答案：
如答图所示

变式 如图所示,货物静止在传送带上,试画出货物受力的示意图。

答案：
如答图所示

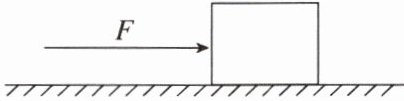

【例2】如图所示,用20 N的水平推力F去推一个在水平地面上重为50 N的物体,物体静止不动,则物体与地面之间的摩擦力大小为( )


A.0
B.20 N
C.40 N
D.50 N

答案： B

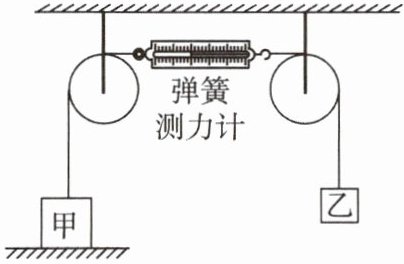

变式 如图所示,物体甲和乙通过细绳与弹簧测力计连接在一起。甲(重10 N)放在地面上；乙(重5 N)被吊在空中,它们均保持静止。不计弹簧测力计及细绳的重力,也不计细绳与滑轮间的摩擦力。下列叙述正确的是 ( )


A.弹簧测力计的示数为10 N
B.乙物体受到的重力与细绳对它的拉力是一对相互作用力
C.地面对甲物体的支持力为5 N
D.地面对甲物体的支持力和甲物体对地面的压力是一对平衡力

答案： C

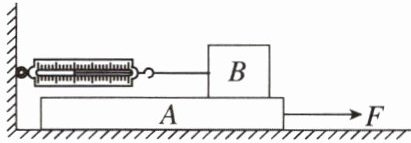

【例3】如图所示,在15 N的水平拉力F的作用下,木板A在水平地面上匀速向右运动,同时,物块B相对于地面静止,此时弹簧测力计的示数为3 N,则木板A受到地面所施加的摩擦力大小为( )


A.3 N
B.12 N
C.15 N
D.18 N

答案： B

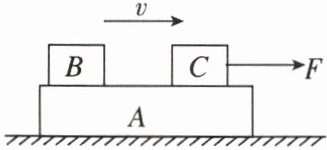

变式 如图所示,物体A、B、C叠放在水平桌面上,水平力F作用于物体C上,使A、B、C以共同速度向右匀速运动。下列关于物体受几个力的说法正确的是( )


A.A受5个力,B受2个力,C受4个力
B.A受5个力,B受3个力,C受3个力
C.A受6个力,B受2个力,C受4个力
D.A受6个力,B受3个力,C受4个力

答案： C
