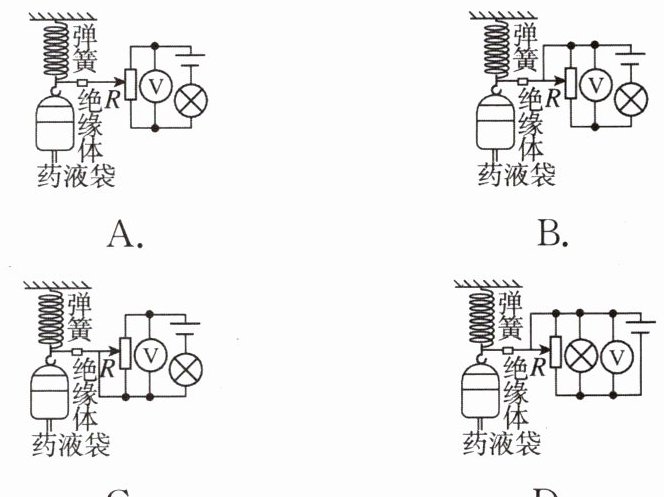

3. 小华设计了一种输液提示器,能在护士站观察到药液量的变化。当袋中药液量减少时,为使电压表示数随之减小,下列电路图符合要求的是( )

A.
B.
C.
D.

答案： C

4. 如图所示,电源电压保持不变,当闭合开关S、滑动变阻器的滑片向左移动时,下列判断正确的是( )


A.电路的总电流不变
B.电压表与电流表示数的比值不变
C.电压表的示数变大
D.电流表的示数变小

答案： D

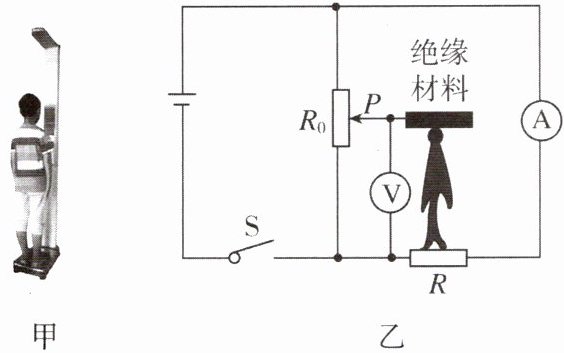

5. 图甲是身高、体重测量仪,当体检者站在台面上时,能自动显示身高和体重。电路原理如图乙所示,闭合开关,电压表、电流表分别显示身高和体重的大小,压敏电阻R的阻值随压力的增大而增大,滑片P随身高增加而上滑。下列分析正确的是( )

A. 身高越高,电压表的示数越大
B. 身高越高,通过R₀的电流越小
C. 体重越大,电流表的示数越大
D. 体重越大,R两端的电压越大

答案： A

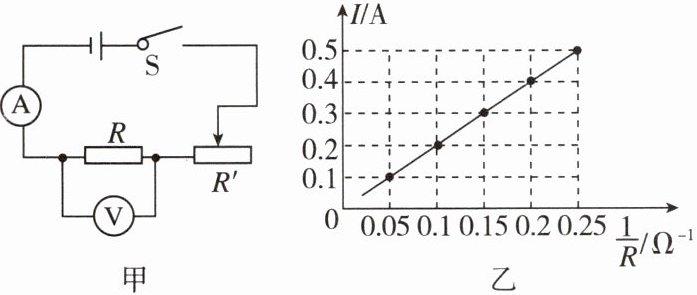

6. 小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验数据绘出了$I - \frac{1}{R}$图像如图乙所示。分析图像可知,当导体的电阻为______Ω时,通过它的电流为0.2 A；当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为______；实验过程中,小明控制导体两端的电压为______V。

答案： 10 2∶1 2
