《2025年精彩练习就练这一本八年级科学上册浙教版评议教辅》

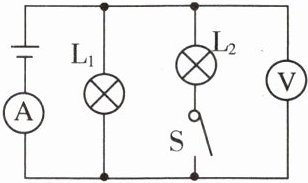

【例1】如图所示,电路中电源电压不变,闭合开关S后,下列说法正确的是( )


A.电压表的示数变大,电流表的示数变大
B.电压表的示数变大,电流表的示数不变
C.电压表的示数不变,电流表的示数变大
D.电压表的示数不变,电流表的示数不变

答案： C

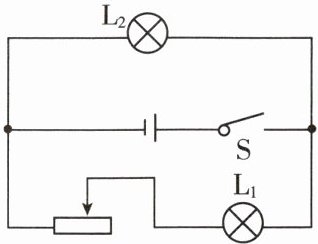

【例2】在右图所示的电路中,电源电压保持不变,当闭合开关S后,将滑动变阻器的滑片向左滑动时,下列判断正确的是( )


A.灯$L_1$变亮,灯$L_2$变暗
B.灯$L_1$变亮,灯$L_2$的亮度不变
C.灯$L_2$变亮,灯$L_1$变暗
D.灯$L_1、$$L_2$都变亮

答案： B

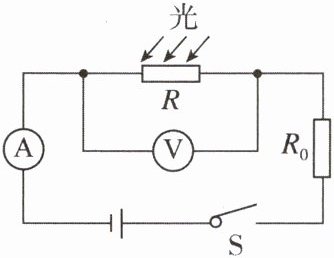

【例3】将光敏电阻R、定值电阻R₀、电流表、电压表、开关和电源连接成如图所示的电路,光敏电阻的阻值随光照强度的增大而减小。闭合开关,逐渐增大对光敏电阻的光照强度,观察电表示数的变化情况,下列表述正确的是( )


A.A表示数变大,V表示数变小
B.A表示数变小,V表示数变大
C.A表和V表示数均变小
D.A表和V表示数均变大

答案： A

1. 在右图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由中点向右移动时,下列判断正确的是( )


A.电流表和电压表的示数都增大
B.电流表和电压表的示数都减小
C.电流表的示数减小,电压表的示数增大
D.电流表的示数减小,电压表的示数不变

答案： D

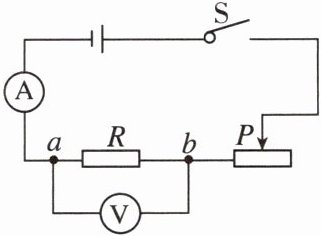

2. 研究“一定电压下,电流与电阻的关系”的电路图如图所示。电源电压恒为4.5 V,滑动变阻器上标有“10 Ω 1.5 A”字样。在a、b两点间先后接入不同阻值的定值电阻,闭合开关,移动滑片P,使电压表示数为2.5 V,读出电流表的示数。当阻值为20 Ω的电阻接入a、b两点之间时,电压表示数始终无法达到2.5 V,其原因不可能是( )


A.控制电压2.5 V太低
B.电源电压4.5 V太低
C.滑动变阻器的最大阻值太小
D.20 Ω的电阻阻值太大

答案： B
