15. 小科利用图1所示装置探究“滑动摩擦力大小与压力大小的关系”。

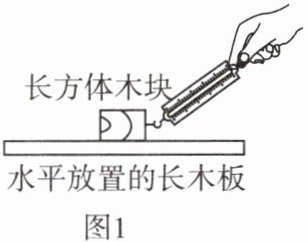

(1)如图1所示,用弹簧测力计斜向上拉动长方体木块,使木块在木板上做匀速直线运动,此时弹簧测力计的拉力______(填“等于”或“不等于”)木块受到的滑动摩擦力。

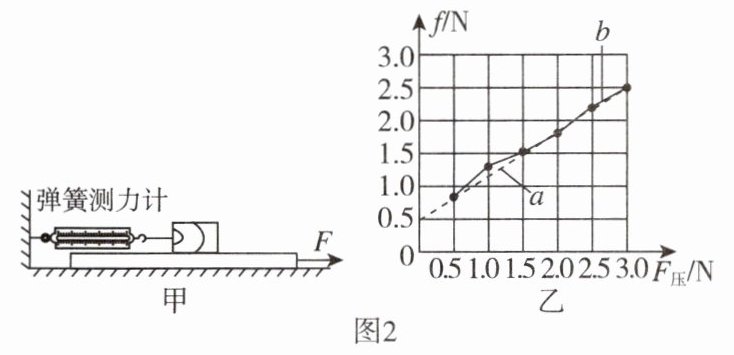

(2)若改进实验重新组装装置,如图2甲所示,其中木块重1 N。他每次在木块上增加一个砝码,每个砝码重0.5 N,向右拉动长木板,测出木块所受的摩擦力。多次实验后,记录木块上砝码的重力G和弹簧测力计示数F,如表所示。他将砝码重力大小记为木块与木板之间的压力$F_{压}$的大小,将弹簧测力计示数记为木块所受摩擦力f的大小。在图2乙所示坐标系中描点后,先后画出a、b两条$f-F_{压}$图线,a为虚线,b为实线,其中数据处理合理的是______(填“a”或“b”)。

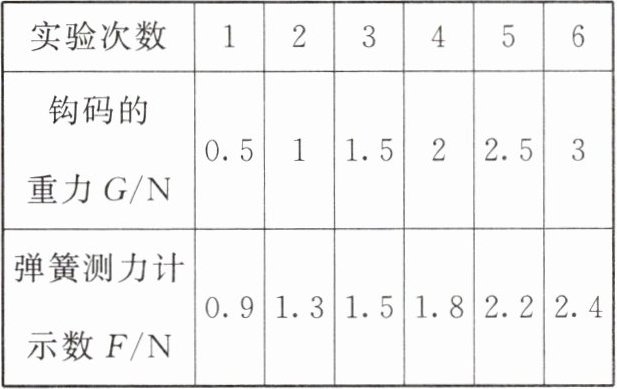

|实验次数|1|2|3|4|5|6|
|钩码的重力G/N|0.5|1|1.5|2|2.5|3|
|弹簧测力计示数F/N|0.9|1.3|1.5|1.8|2.2|2.4|

答案：
(1)不等于
(2)a
