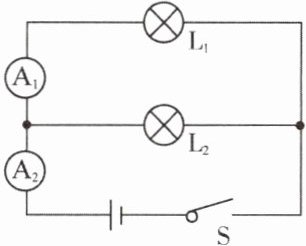

8. 如图所示,开关S闭合后,只有一盏灯亮,两个电流表示数相同,则可能发生的故障是( )


A.灯$L_{1}$开路
B.灯$L_{2}$开路
C.灯$L_{1}$短路
D.灯$L_{2}$短路

答案： B

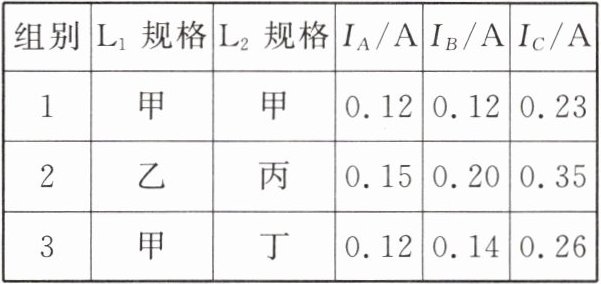

9. 在“研究并联电路的电流特点”时,小瑞同学多次从甲、乙、丙、丁四种规格的灯泡中,选取两个并联起来接在同一个电源上,组成电路,然后把一个电流表分别接入电路中A、B、C处测量电流,并记录数据如下表所示。下列说法正确的是( )

| 组别 | $L_{1}$规格 | $L_{2}$规格 | $I_{A}/A$ | $I_{B}/A$ | $I_{C}/A$ |
| 1 | 甲 | 甲 | 0.12 | 0.12 | 0.23 |
| 2 | 乙 | 丙 | 0.15 | 0.20 | 0.35 |
| 3 | 甲 | 丁 | 0.12 | 0.14 | 0.26 |


A.第1组数据没有测量误差
B.选用不同规格的灯泡进行实验,可使结论更具普遍性
C.分析多组数据是为了减小误差
D.测干路电流时应该把电流表接在A处

答案： B

10. 为了验证并联电路的电流特点,小薇设计电路进行实验。

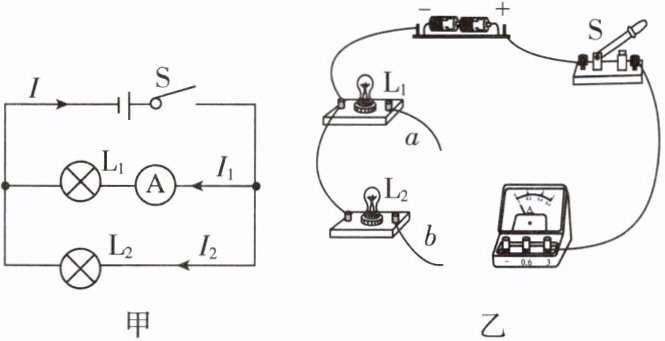

(1)小薇先将电流表接在$L_{1}$所在的支路上,画了电路图甲,请你在图乙中用笔画线代替导线,分别将导线a、b正确地连接到相应的接线柱上。
(2)闭合开关,两个灯泡正常发光。过了一会儿后,观察到灯泡$L_{2}$继续发光,但灯泡$L_{1}$不发光,电流表的示数为0,电路可能存在的故障是______。

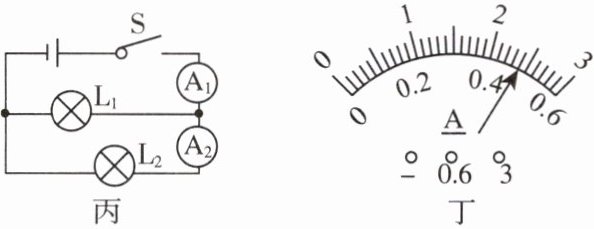

(3)排除故障后,她测出了$L_{1}所在支路的电流后想再测L_{2}$所在支路以及干路上的电流,于是她连接了图丙所示的电路,当开关闭合后,两灯泡都发光,两个电流表的指针所指位置均如图丁所示,则通过灯泡$L_{1}$的电流为______A,通过灯泡$L_{2}$的电流为______A。
(4)根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是______。

答案：

(1)如答图所示

(2)L₁ 断路
(3)1.92 0.48
(4)干路电流等于各支路电流之和
