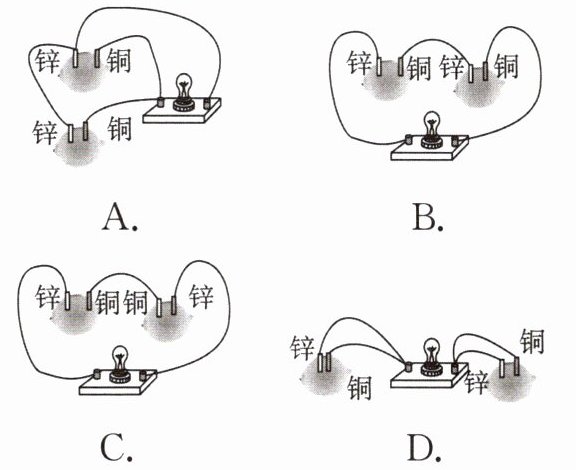

5. 右图所示的实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)( )





A.
B.
C.
D.

答案： B

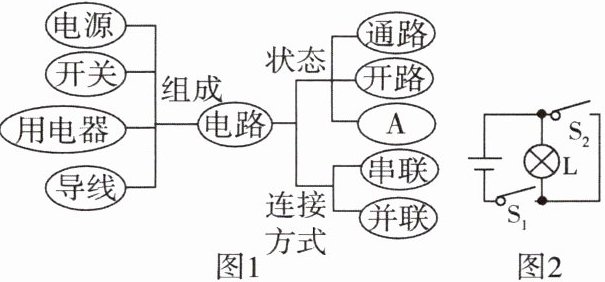

6. 概念图能清晰地反映概念之间的联系,下图表示电路中部分概念的相互联系。


(1)闭合开关______,会使图2电路形成图1中A状态。
(2)充电宝具有充电和供电功能,当用充电宝给手机充电时,充电宝是电路组成元件中的______。

答案：
(1)S₁和S₂
(2)电源

7. 如图所示,电动独轮车是新一代代步工具,它体形小巧、携带方便,而且依靠电力驱动,低碳环保,越来越受到年轻人的喜爱。独轮车工作原理：当电源开关$S_1$闭合时指示灯亮起；当人站在独轮车上时,开关$S_2$自动闭合,电动机才能启动,开始运动。下列电路设计符合上述要求的是( )




A.
B.
C.
D.

答案： C

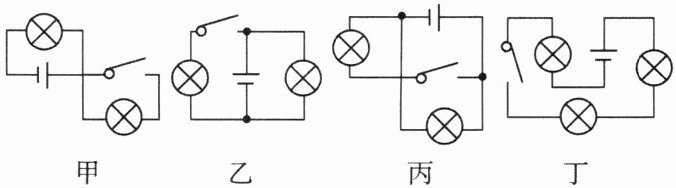

8. 请写出下列各电路图中开关闭合后灯泡的连接方式。




甲：______；乙：______；丙：______；丁：______。

答案： 串联 并联 并联 串联

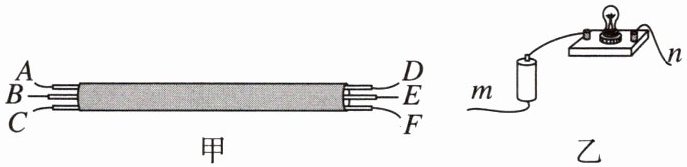

9. 如图甲所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,可以用图乙所示的测通器来测试,其操作过程如下：


(1)连接A和B,将测通器的m连接在D上。当n连接F时小灯泡发光,连接E时小灯泡不发光。由此可以确定______(填字母)为同一根导线的两端。
(2)为了弄清另外两根导线的两端,可连接A和C,测通器的一端与______(填字母)相连时,另一端只需接触剩余两根导线中的一根,就能将另外两根导线辨别开。

答案：
(1)C、E
(2)E
