《2025年零障碍导教导学案九年级物理全一册沪粤版》

13. 物理实验课上,同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示,测电笔的氖管发光,说明被检测的插孔与火线相连,此时,测电笔与人体之间的连接方式是串联;为了防止触电,控制用电器的开关应连接在火线(选填“零线”或“火线”)和用电器之间。

答案： 【解析】：
本题可根据测电笔的工作原理、家庭电路的连接方式以及安全用电的原则来进行解答。
1. 测电笔的工作原理：测电笔是用来辨别火线和零线的工具，当测电笔接触火线时，氖管会发光；接触零线时，氖管不发光。所以当测电笔的氖管发光时，说明被检测的插孔与火线相连。
2. 测电笔与人体连接方式：使用测电笔时，电流要经过测电笔、人体再流入大地，形成一个回路，因此测电笔与人体之间的连接方式是串联。
3. 开关的连接位置：为了防止触电，控制用电器的开关应连接在火线和用电器之间。这样当开关断开时，用电器与火线断开连接，人接触用电器时不会触电。
【答案】：
火线；串；火线

14. 家庭电路中,空气断路器(俗称“空气开关”)跳闸可能由于发生了短路或用电器总功率过大;使用测电笔检修电路故障时,手一定要与笔尾(选填“笔尖”或“笔尾”)接触。

答案： 【解析】：
这道题目考查的是家庭电路中的安全用电知识，特别是关于空气断路器（俗称“空气开关”）的跳闸原因以及测电笔的正确使用方法。
对于空气断路器的跳闸原因，根据家庭电路的安全用电知识，我们知道，当电路中发生短路或者用电器的总功率过大时，会导致电路中的电流过大，从而触发空气断路器跳闸，以防止电路过载或短路引起的火灾等安全事故。
对于测电笔的使用，题目特别提到了手要与哪个部分接触。根据测电笔的设计原理，手应该与笔尾接触，这样才能确保在检测电路时，电流能够通过测电笔和人体形成回路，从而使测电笔正常工作。如果手与笔尖接触，不仅无法正确检测电路，还可能造成触电危险。
【答案】：
短路；用电器总功率过大；笔尾。

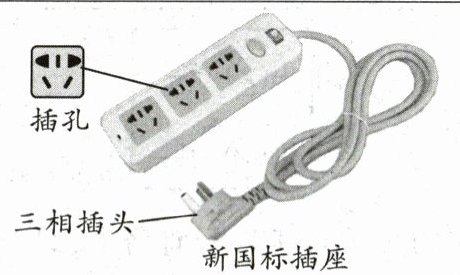

15. 如图所示,接入插座的各用电器之间是 (并联)的。三相插头上有一个头往往会比另外两个长一些,它要和插座里的 接地线相接。插座上不允许同时使用多个大功率的用电器,因为 同时使用多个大功率用电器会使干路电流过大，产生过多的热量，容易引发火灾。

答案： 【解析】：
本题可根据家庭电路的连接方式、三孔插座的接法以及大功率用电器的使用注意事项来进行分析。
1. 判断接入插座的各用电器之间的连接方式：
在家庭电路中，各用电器之间互不影响，能独立工作，根据串联和并联电路的特点可知，接入插座的各用电器之间是并联的。
2. 分析三相插头中较长头的连接对象：
三相插头中较长的头是接地线的，它要和插座里的接地线相接，这样当用电器的金属外壳带电时，电流能通过接地线导入大地，防止发生触电事故。
3. 解释插座上不允许同时使用多个大功率用电器的原因：
家庭电路中各用电器是并联的，同时使用多个大功率用电器时，根据并联电路的电流特点$I = I_1 + I_2+\cdots+I_n$，干路电流会过大。而家庭电路中的导线有一定的电阻，根据$Q = I^{2}Rt$，电流过大时，在相同时间内产生的热量会过多，容易引发火灾等安全事故。
【答案】：
并联；接地线；同时使用多个大功率用电器会使干路电流过大，产生过多的热量，容易引发火灾

16. 家庭电路中,照明灯泡与控制它的开关之间是串联的。并联的灯越多,总电阻越小(选填“越大”或“越小”),“超负荷”是指电路中电流过大,电路中保险丝会自动熔断,保险丝应选用电阻率较大的材料。

答案： 【解析】：
这道题目主要考查了家庭电路的基本组成和电路元件的连接方式，以及并联电路电阻的特点和保险丝材料的选择。
首先，照明灯泡与控制它的开关之间的连接方式，根据家庭电路的基本知识，开关需要控制灯泡的通断，因此它们之间是串联的。
其次，关于并联电路电阻的特点，当并联的灯越多，相当于并联的电阻数量增多，根据并联电阻的公式，总电阻会越小。
最后，关于保险丝材料的选择，保险丝需要选用电阻率较大的材料，这样在电流过大时，保险丝能产生足够的热量，使自身熔断，从而保护电路。
【答案】：
串联；越小；大。

17. 为了推进“节能减排”措施,现在市场上出现了一种新型的节能灯——LED灯,这种灯工作时,将电能主要转化为光能,李雨同学家中买了5只这样的灯,他看到灯上标有“220 V 5 W”的字样,这些灯要正常发光,需要的供电电压是220V,这些灯在家中的连接应该是并联(选填“串联”或“并联”)的。

答案： 【解析】：
本题主要考查电灯的能量转化、额定电压以及家庭电路中电灯的连接方式。
首先，电灯在工作时，主要将电能转化为光能，这是电灯的基本功能。
其次，从灯上标的“$220 V$，$5 W$”字样，我们可以知道这款灯的额定电压是$220V$，也就是说，这些灯要正常发光，需要的供电电压就是$220V$。
最后，我们来看这些灯在家中的连接方式。在家庭电路中，各个用电器之间应该是并联的，因为并联电路可以保证每个用电器都能独立工作，互不影响。如果采用串联方式，一旦其中一个用电器损坏，其他用电器也会受到影响，不能正常工作。因此，这些灯在家中的连接应该是并联的。
【答案】：
光；220；并联。

18. 请将如图所示元件,连接成符合安全用电要求的家庭电路。

答案： 【解析】：
本题主要考查家庭电路的连接及安全用电原则。
首先，需要理解家庭电路的基本组成部分，包括火线、零线、地线以及它们各自的作用。
其次，根据安全用电的原则，知道开关必须接在火线和用电器之间，以便在开关断开时能切断火线，保证用电安全。
同时，灯泡的螺旋套需要接零线，这也是为了安全考虑。
此外，三孔插座的接法也是本题的重点，需要明确其“左零右火上接地”的接法原则。
根据这些知识点，可以逐步将元件连接成符合安全用电要求的家庭电路。
【答案】：
1. 火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。
图略（将火线连接至开关的一端，开关的另一端连接至螺口灯泡的顶端金属点；将零线连接至螺口灯泡的螺旋套）。
2. 三孔插座的上孔接地线，左孔接零线，右孔接火线。带保险丝的导线应接在火线上，一旦发生火灾时保险丝熔断，能切断火线，防止触电事故发生。
图略（将三孔插座的上孔连接至地线，左孔连接至零线，右孔连接至火线；在火线上串联接入熔丝）。

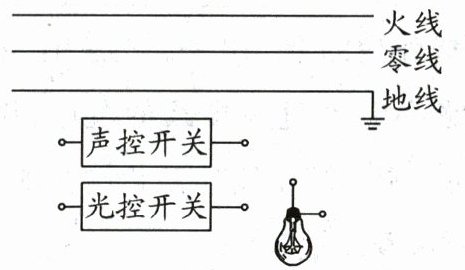

19. 如图所示,住宅楼道的灯受两个开关控制,其中“光控开关”在光线较暗时自动闭合,“声控开关”在有声响时自动闭合,请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路,要求在光线较暗且有声音时灯泡才亮。

答案： 【解析】：
题目考查家庭电路中开关对用电器的控制作用，以及串联电路和并联电路的特点。需要理解光控开关和声控开关的工作原理，并根据题目要求，在光线较暗且有声音时灯泡才亮，分析出光控开关和声控开关需要串联，这样才能保证只有当两个开关都闭合时，电路才会接通，灯泡才会亮。
连接电路时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全。
【答案】：
火线首先进入光控开关，再进入声控开关，最后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，如图所示：
图略（将火线与光控开关连接，光控开关与声控开关串联，声控开关与灯泡顶端金属点连接，零线与灯泡螺旋套连接）。
