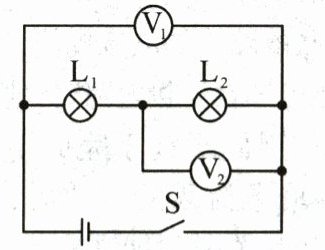

13. 如图所示的电路中,闭合开关S,两灯均发光,两个电压表的指针偏转角度相同。则电压表V₁测量的是  两端的电压,通过灯L₁和灯L₂的电流之比为  ,灯L₁和L₂两端的电压之比为  。

$\begin{array}{c} V_1 \\ \circL_1—\circL_2 \\ V_2 \\ S \\ |— \end{array}\\ |— $
电源1:14:1

答案： 【解析】：
本题主要考查了串联电路的电流规律、电压规律以及电压表的读数。
首先，需要明确电压表$V_1$和$V_2$分别测量的是哪部分电路的电压。从电路图中可以看出，电压表$V_1$并联在电源两端，因此它测量的是电源电压；而电压表$V_2$并联在灯$L_2$两端，所以它测量的是灯$L_2$两端的电压。
接着，分析通过灯$L_1$和灯$L_2$的电流之比。由于两灯是串联的，根据串联电路的电流规律，通过串联电路中各用电器的电流是相等的，因此通过灯$L_1$和灯$L_2$的电流之比为$1:1$。
最后，来求解灯$L_1$和灯$L_2$两端的电压之比。由于两个电压表的指针偏转角度相同，但它们的量程可能不同。通常情况下，电压表$V_1$（测量电源电压）的量程会大于电压表$V_2$（测量灯$L_2$两端的电压）的量程。因此，电压表$V_1$的读数是电压表$V_2$读数的5倍（这是因为在电压表中，大量程的每个小格代表的电压值是小量程的5倍）。设电压表$V_2$的读数为$U_2$，则电压表$V_1$的读数为$5U_2$。由于电源电压等于两灯两端电压之和，即$5U_2 = U_1 + U_2$，可以解出$U_1 = 4U_2$。因此，灯$L_1$和灯$L_2$两端的电压之比为$U_1:U_2 = 4:1$。
【答案】：
电压表$V_1$测量的是电源两端的电压；
通过灯$L_1$和灯$L_2$的电流之比为$1:1$；
灯$L_1$和灯$L_2$两端的电压之比为$4:1$。

14. 节日彩灯中串联着12个小灯泡,若电源插头处电流为100 mA,则通过每个小灯泡的电流为 0.1A。每个灯泡在0.5 V的电压下才能正常发光,要使每个灯都正常发光,电路两端所加的总电压应为 6V。如果电路的电压由干电池提供,要达到这个电压值,需要 4节干电池串联。

答案： 【解析】：
本题主要考查串联电路的电流和电压特点，以及干电池的电压特点。
首先，由于节日彩灯中的小灯泡是串联的，根据串联电路的电流特点，通过每个小灯泡的电流是相等的，都等于电源插头处的电流。题目中给出电源插头处电流为$100mA$，需要将其转换为$A$单位，即$100mA = 0.1A$。
其次，根据串联电路的电压特点，电路两端的总电压等于各用电器两端电压之和。题目中给出每个灯泡在$0.5V$的电压下才能正常发光，因此电路两端所加的总电压应为$12 × 0.5 = 6V$。
最后，如果电路的电压由干电池提供，需要知道一节干电池的电压是$1.5V$。因此，要达到$6V$的电压值，需要的干电池节数为$6 ÷ 1.5 = 4$节。
【答案】：
$0.1$；$6$；$4$。

$15. (1) $如图所示电路$,$在$“○”$内填上最合适的电表$($电流表或电压表$),$使两灯在闭合开关后$,$都能正常发光。$ $　　

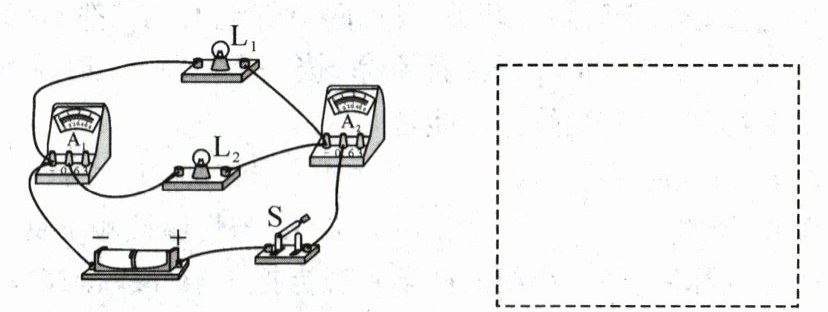

$(2) $请根据图中所示的实物图$,$在虚线框内画出对应的电路图$,$并标清各元件的符号。　　

$(3) $如图甲所示是明明新买的一种电脑键盘清洁器$,$其内部由两节干电池、一只小灯泡、一个电动机和两个开关组成。开关$S_1$只控制照明用的小灯泡$,$开关$S_2$只控制吸尘用的电动机。请在图乙的虚线框内画出这种电脑键盘清洁器内部的电路图。

答案：
解：
(1)如图所示

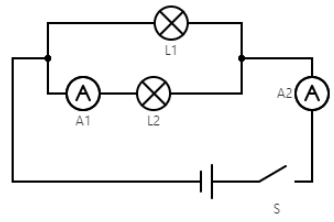

(2)如图所示

(3)如图所示
