《2025年零障碍导教导学案九年级物理全一册沪粤版》

1. 现代人的生活已经离不开电了,为了安全用电,我们对生活中的一些“电”常识的了解必不可少。下列有关常见电压值、电流值的表述错误的是(B)
A.一节新的干电池的电压是1.5 V 
B.人体的安全电压就是36 V
C.手机锂电池电压约为3.7 V 
D.空调的电流约为5 A

答案： 【解析】：
本题主要考查对生活中常见电压值和电流值的了解。
A选项：一节新的干电池的电压是$1.5V$，这是干电池的标准电压值，所以A选项是正确的。
B选项：关于人体的安全电压，一般来说，不高于$36V$的电压对人体是安全的，但这并不意味着$36V$就是人体的安全电压，因为安全电压的定义是低于某个阈值，而不是等于某个特定值。实际上，在潮湿环境中，安全电压可能会更低。因此，B选项的表述是错误的。
C选项：手机锂电池的电压通常约为$3.7V$，这是手机锂电池的标准电压值，所以C选项是正确的。
D选项：空调的电流约为$5A$，这是一个大致的估计值，实际上空调的电流会根据其功率和电压的不同而有所变化，但$5A$是一个常见的值，所以D选项也是正确的。
综上所述，本题选择表述错误的选项
【答案】：
B。

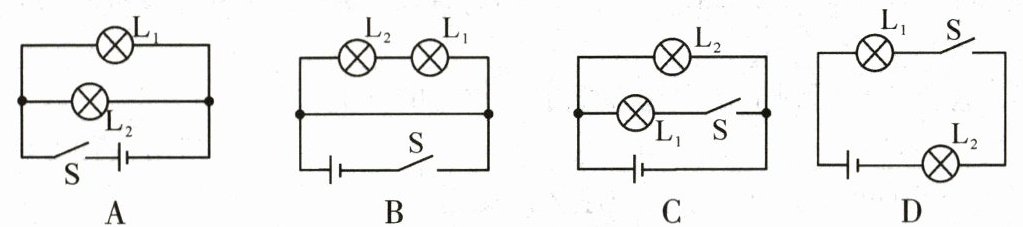

2. 如图所示电路中,开关能同时控制两盏灯,若一盏灯的灯丝断了,不影响另一盏灯的工作的电路是(A)

A.$\begin{array}{c} \circL_1 \\ \circL_2 \\ S—|— \end{array} $ 
B.$\begin{array}{c} L_2—L_1 \\ S—|— \end{array} $ 
C.$\begin{array}{c} \circL_2 \\ \circL_1—S \\ |— \end{array}\\ |— $ 
D.$\begin{array}{c} L_1—S \\ \circL_2 \\ |— \end{array}\\ |— $

答案： 解：
1. 串联电路特点：各用电器相互影响，一处断路整个电路断开；开关位置不影响控制作用。
2. 并联电路特点：各用电器独立工作，互不影响；干路开关控制所有用电器，支路开关只控制本支路。
分析选项：
A：两灯并联，开关在干路，能同时控制两盏灯，一盏灯灯丝断后另一盏灯正常工作，符合题意。
B：两灯串联，一盏灯灯丝断后整个电路断开，不符合题意。
C：开关在L₁支路，只能控制L₁，不能同时控制两盏灯，不符合题意。
D：L₁与开关串联后与L₂串联，一盏灯灯丝断后整个电路断开，不符合题意。
结论：A。
答案：A

3. 如图所示电路中,当两个开关都闭合时,关于电灯和电铃的工作状态分析正确的是(B)

A.电灯亮,电铃响 
B.电灯亮,电铃不响 
C.电灯不亮,电铃响 
D.电灯不亮,电铃不响

答案： 解：当两个开关都闭合时，电流从电源正极出发，经开关S₁后分为两支，一支经开关S₂直接回到电源负极，另一支经电灯回到电源负极。电铃被开关S₂短路，无电流通过；电灯所在支路为通路，有电流通过。因此，电灯亮，电铃不响。
答案：B

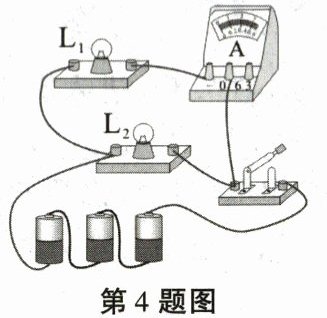

4. 如图所示电路,闭合开关,以下判断正确的是(C)

A.灯$L_1、$$L_2$串联 
B.电流表测灯$L_1$电流 
C.电流表测灯$L_2$电流 
D.开关控制$L_2$

答案： 解：分析电路可知，电流从电源正极流出，分为两条支路，一条经过灯$L_1$，另一条经过灯$L_2$和电流表，然后两条支路汇合经过开关回到电源负极。所以灯$L_1$、$L_2$并联，电流表与$L_2$串联，测$L_2$电流，开关在干路，控制整个电路。
答案：C

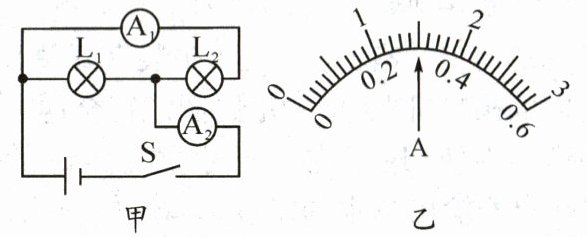

5. 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个电流表指针偏转均如图乙所示,通过灯泡$L_1$和$L_2$的电流分别为(C)

甲           乙
A.1.2 A 1.2 A 
B.0.3 A 0.3 A 
C.1.2 A 0.3 A 
D.1.5 A 0.3 A

答案： 解：由图甲可知，两灯并联，电流表A₂测干路电流，电流表A₁测L₂所在支路电流。
并联电路中干路电流等于各支路电流之和，故A₂示数大于A₁示数。
图乙中两电流表指针偏转角度相同，A₂选用0-3A量程，分度值0.1A，示数I=1.5A；A₁选用0-0.6A量程，分度值0.02A，示数I₂=0.3A。
通过L₁的电流I₁=I - I₂=1.5A - 0.3A=1.2A。
答案：C

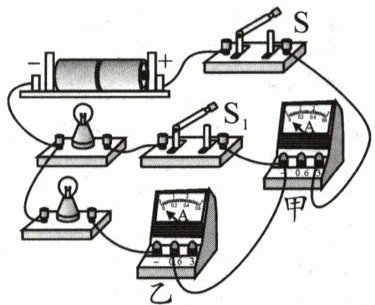

6. 如图所示是小明研究并联电路电流特点的实物图。保持电源电压不变,先闭合开关S,再闭合开关$S_1$后(C)

A.甲表示数变大,乙表示数变大 
B.甲表示数变小,乙表示数变小
C.甲表示数变大,乙表示数不变 
D.甲表示数变小,乙表示数不变

答案： 解：由实物图可知，闭合开关$S$时，电路为下面灯泡的简单电路，电流表乙测通过下面灯泡的电流，电流表甲测干路电流；再闭合开关$S_1$后，两灯泡并联，电流表乙测通过下面灯泡的电流，电流表甲测干路电流。
- 因并联电路中各支路独立工作、互不影响，所以，通过下面灯泡的电流不变，即电流表乙的示数不变，排除A、B选项。
- 因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表甲的示数变大，排除D选项。
综上，答案是C。
