13. 如图甲所示,一种电工工具由一个小灯泡L和一个定值电阻R并联而成,通过小灯泡L、电阻R的电流随其两端电压变化的关系如图乙所示。由图可知,定值电阻R的阻值为

10
Ω;当把这个工具接在电压为2 V的电路两端,通过该工具的总电流为0.8
A,此时工具的总电阻为2.5
Ω。
答案:
解:
1. 由图乙可知,当定值电阻R两端电压U=4V时,通过的电流I=0.4A,根据欧姆定律$I = \frac{U}{R}$,可得$R=\frac{U}{I}=\frac{4V}{0.4A}=10\Omega$。
2. 当工具接在2V电路两端时,因并联电路各支路电压相等,所以灯泡L和电阻R两端电压均为2V。由图乙可知,此时通过L的电流$I_{L}=0.6A$,通过R的电流$I_{R}=0.2A$,总电流$I=I_{L}+I_{R}=0.6A + 0.2A=0.8A$。
3. 此时工具总电阻$R_{总}=\frac{U}{I}=\frac{2V}{0.8A}=2.5\Omega$。
10;0.8;2.5
1. 由图乙可知,当定值电阻R两端电压U=4V时,通过的电流I=0.4A,根据欧姆定律$I = \frac{U}{R}$,可得$R=\frac{U}{I}=\frac{4V}{0.4A}=10\Omega$。
2. 当工具接在2V电路两端时,因并联电路各支路电压相等,所以灯泡L和电阻R两端电压均为2V。由图乙可知,此时通过L的电流$I_{L}=0.6A$,通过R的电流$I_{R}=0.2A$,总电流$I=I_{L}+I_{R}=0.6A + 0.2A=0.8A$。
3. 此时工具总电阻$R_{总}=\frac{U}{I}=\frac{2V}{0.8A}=2.5\Omega$。
10;0.8;2.5
14. 甲、乙两个定值电阻,甲标有“40 Ω 24 V”,乙标有“20 Ω 10 V”。现把它们串联起来,为保证电阻工作安全,则两个定值电阻的总电压为
30
V。现把它们并联起来,为保证电阻工作安全,电源允许最大电压为10
V,则干路中允许通过的最大电流为0.75
A。
答案:
解:串联时:
甲电阻允许通过的最大电流$I_{甲}=\frac{U_{甲}}{R_{甲}}=\frac{24V}{40\Omega}=0.6A$
乙电阻允许通过的最大电流$I_{乙}=\frac{U_{乙}}{R_{乙}}=\frac{10V}{20\Omega}=0.5A$
串联电路电流处处相等,为保证安全,电路最大电流$I=I_{乙}=0.5A$
总电阻$R=R_{甲}+R_{乙}=40\Omega + 20\Omega=60\Omega$
总电压$U=IR=0.5A×60\Omega = 30V$
并联时:
并联电路各支路电压相等,为保证安全,电源最大电压$U=U_{乙}=10V$
此时通过甲的电流$I_{甲}'=\frac{U}{R_{甲}}=\frac{10V}{40\Omega}=0.25A$
通过乙的电流$I_{乙}'=I_{乙}=0.5A$
干路电流$I'=I_{甲}'+I_{乙}'=0.25A + 0.5A=0.75A$
30;10;0.75
甲电阻允许通过的最大电流$I_{甲}=\frac{U_{甲}}{R_{甲}}=\frac{24V}{40\Omega}=0.6A$
乙电阻允许通过的最大电流$I_{乙}=\frac{U_{乙}}{R_{乙}}=\frac{10V}{20\Omega}=0.5A$
串联电路电流处处相等,为保证安全,电路最大电流$I=I_{乙}=0.5A$
总电阻$R=R_{甲}+R_{乙}=40\Omega + 20\Omega=60\Omega$
总电压$U=IR=0.5A×60\Omega = 30V$
并联时:
并联电路各支路电压相等,为保证安全,电源最大电压$U=U_{乙}=10V$
此时通过甲的电流$I_{甲}'=\frac{U}{R_{甲}}=\frac{10V}{40\Omega}=0.25A$
通过乙的电流$I_{乙}'=I_{乙}=0.5A$
干路电流$I'=I_{甲}'+I_{乙}'=0.25A + 0.5A=0.75A$
30;10;0.75
15. (1) 如图所示是一种调光台灯电位器(滑动变阻器)的内部结构示意图,a、b、c是它的三个接线柱。要求:旋钮带动滑片顺时针转动时,灯泡变亮,请完成该电路的连接。

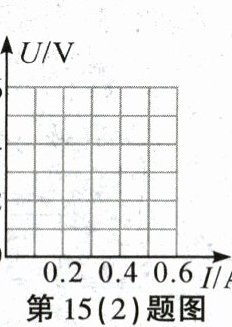

(2) 如图所示,请在图中画出通过定值电阻电流与两端电压的关系图像,已知定值电阻的阻值为10 Ω。

(3) 某学校大门安装了“人脸识别测温门禁一体机”,如图甲所示。要求人脸数据识别成功($ S_1 $闭合),且体温不高于37.3℃($ S_2 $闭合)才能把门锁(由电动机M控制)打开,请把这种一体机的电路图(图乙)连接完整。

(2) 如图所示,请在图中画出通过定值电阻电流与两端电压的关系图像,已知定值电阻的阻值为10 Ω。
(3) 某学校大门安装了“人脸识别测温门禁一体机”,如图甲所示。要求人脸数据识别成功($ S_1 $闭合),且体温不高于37.3℃($ S_2 $闭合)才能把门锁(由电动机M控制)打开,请把这种一体机的电路图(图乙)连接完整。
答案:
(1) 解:将电源正极与开关S连接,开关S另一端与灯泡连接,灯泡另一端与电位器接线柱b连接,电位器接线柱c与电源负极连接。
(2) 解:根据欧姆定律$I = \frac{U}{R}$,$R=10\Omega$。当$I=0.2A$时,$U=IR=0.2A×10\Omega = 2V$;当$I = 0.4A$时,$U=0.4A×10\Omega=4V$;当$I = 0.6A$时,$U=0.6A×10\Omega = 6V$。在坐标图中描出(0.2,2)、(0.4,4)、(0.6,6)三点,用直线连接。
(3) 解:将电源正极与$S_1$一端连接,$S_1$另一端与$S_2$一端连接,$S_2$另一端与电动机M一端连接,电动机M另一端与电源负极连接。
(1) 解:将电源正极与开关S连接,开关S另一端与灯泡连接,灯泡另一端与电位器接线柱b连接,电位器接线柱c与电源负极连接。
(2) 解:根据欧姆定律$I = \frac{U}{R}$,$R=10\Omega$。当$I=0.2A$时,$U=IR=0.2A×10\Omega = 2V$;当$I = 0.4A$时,$U=0.4A×10\Omega=4V$;当$I = 0.6A$时,$U=0.6A×10\Omega = 6V$。在坐标图中描出(0.2,2)、(0.4,4)、(0.6,6)三点,用直线连接。
(3) 解:将电源正极与$S_1$一端连接,$S_1$另一端与$S_2$一端连接,$S_2$另一端与电动机M一端连接,电动机M另一端与电源负极连接。
16. 在“探究电流与电压关系”的实验中,图甲是某实验小组设计的电路,电源电压3 V保持不变。
(1) 请用笔画线代替导线,在图甲中完成电路连接,要求滑片P向右端滑动时,电流表的示数变大。
(2) 检查无误后,闭合开关发现电流表几乎无示数,电压表示数接近3 V。移动滑片P,两电表示数均无变化,则电路故障可能是
(3) 排除故障后,实验中测得五组数据,并绘制出定值电阻R的I-U图像,如图乙所示。由图像可得实验结论:
(4) 实验结束后,小卓同学向老师提出可以用小灯泡来代替定值电阻,进行电流与电压关系的实验探究,你认为这个实验操作
(1) 请用笔画线代替导线,在图甲中完成电路连接,要求滑片P向右端滑动时,电流表的示数变大。
(2) 检查无误后,闭合开关发现电流表几乎无示数,电压表示数接近3 V。移动滑片P,两电表示数均无变化,则电路故障可能是
定值电阻R断路
。 (3) 排除故障后,实验中测得五组数据,并绘制出定值电阻R的I-U图像,如图乙所示。由图像可得实验结论:
在电阻一定时,通过导体的电流与导体两端的电压成正比
。 (4) 实验结束后,小卓同学向老师提出可以用小灯泡来代替定值电阻,进行电流与电压关系的实验探究,你认为这个实验操作
不可行
(选填“可行”或“不可行”),原因是 小灯泡的电阻会随温度的变化而变化,不是一个定值
。
答案:
【解析】:
(1) 在进行“探究电流与电压关系”的实验时,需要确定电路的连接方式,要求滑片P向右端滑动时,电流表的示数变大,说明滑动变阻器接入电路的电阻变小,即滑动变阻器应接右下接线柱,同时电流表应与电阻串联,电压表与电阻并联,由图乙可知,电压表选择小量程$0\sim3V$,电流表选择小量程$0\sim0.6A$。
(2) 闭合开关后,电流表几乎无示数,说明电路可能存在断路故障,电压表示数接近$3V$,移动滑片P,两电表示数均无变化,说明电压表与电源两极连通,则与电压表并联的部分断路,即电路故障可能是定值电阻$R$断路。
(3) 分析定值电阻$R$的$I - U$图像,图像为一条过原点的直线,说明通过电阻的电流与电阻两端的电压成正比,由此可得实验结论:在电阻一定时,通过导体的电流与导体两端的电压成正比。
(4) 用小灯泡来代替定值电阻进行电流与电压关系的实验探究不可行,因为小灯泡的电阻会随温度的变化而变化,不是一个定值,无法探究电流与电压的定量关系。
【答案】:
(1) 图略(将滑动变阻器右下接线柱与定值电阻右接线柱相连,电流表选择$0\sim0.6A$量程与定值电阻串联,电压表选择$0\sim3V$量程与定值电阻并联)
(2) 定值电阻$R$断路
(3) 在电阻一定时,通过导体的电流与导体两端的电压成正比
(4) 不可行;小灯泡的电阻会随温度的变化而变化,不是一个定值
(1) 在进行“探究电流与电压关系”的实验时,需要确定电路的连接方式,要求滑片P向右端滑动时,电流表的示数变大,说明滑动变阻器接入电路的电阻变小,即滑动变阻器应接右下接线柱,同时电流表应与电阻串联,电压表与电阻并联,由图乙可知,电压表选择小量程$0\sim3V$,电流表选择小量程$0\sim0.6A$。
(2) 闭合开关后,电流表几乎无示数,说明电路可能存在断路故障,电压表示数接近$3V$,移动滑片P,两电表示数均无变化,说明电压表与电源两极连通,则与电压表并联的部分断路,即电路故障可能是定值电阻$R$断路。
(3) 分析定值电阻$R$的$I - U$图像,图像为一条过原点的直线,说明通过电阻的电流与电阻两端的电压成正比,由此可得实验结论:在电阻一定时,通过导体的电流与导体两端的电压成正比。
(4) 用小灯泡来代替定值电阻进行电流与电压关系的实验探究不可行,因为小灯泡的电阻会随温度的变化而变化,不是一个定值,无法探究电流与电压的定量关系。
【答案】:
(1) 图略(将滑动变阻器右下接线柱与定值电阻右接线柱相连,电流表选择$0\sim0.6A$量程与定值电阻串联,电压表选择$0\sim3V$量程与定值电阻并联)
(2) 定值电阻$R$断路
(3) 在电阻一定时,通过导体的电流与导体两端的电压成正比
(4) 不可行;小灯泡的电阻会随温度的变化而变化,不是一个定值
