《2025年零障碍导教导学案九年级物理全一册沪粤版》

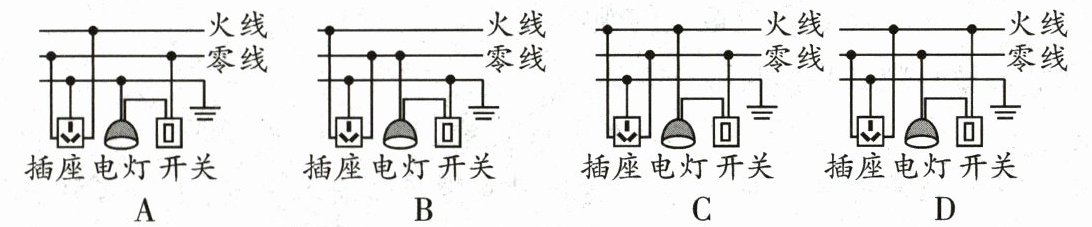

1. 将电灯、开关和插座接入家庭电路中,接线正确的是(C)

答案： C

2. 下列做法中符合安全用电原则的是(B)
A.可以在电线上晾晒衣服
B.不能用湿抹布擦拭带电的插座面板
C.用电器的金属外壳不用接地线
D.在家庭电路中,保险丝被熔断后可用铜丝来替换

答案： 【解析】：
本题主要考查家庭电路与安全用电的原则。我们需要根据所学的物理知识，对每个选项进行逐一分析，判断其是否符合安全用电的原则。
A选项：在电线上晾晒衣服。这是非常危险的行为，因为湿衣服是导体，一旦电线绝缘层破损，就可能造成触电事故。所以A选项不符合安全用电原则。
B选项：不能用湿抹布擦拭带电的插座面板。这也是正确的，因为湿抹布同样是导体，擦拭带电的插座面板可能导致电流通过湿抹布传入人体，造成触电。所以B选项符合安全用电原则。
C选项：用电器的金属外壳不用接地线。这是错误的，因为用电器的金属外壳接地是为了防止用电器漏电时，人接触到金属外壳而触电。所以C选项不符合安全用电原则。
D选项：在家庭电路中，保险丝被熔断后可用铜丝来替换。这也是错误的，因为保险丝的作用是在电流过大时熔断，从而保护电路。如果用铜丝替换，铜丝的电阻率小、熔点高，不易熔断，就起不到保护作用了。所以D选项不符合安全用电原则。
综上所述，只有B选项符合安全用电原则。
【答案】：
B

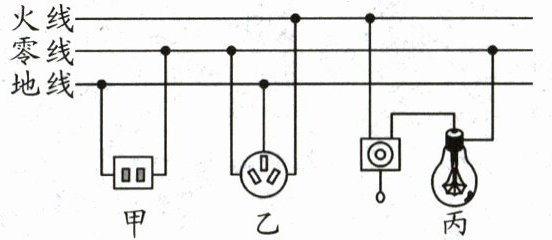

3. 如图所示,下列关于我国家庭电路的说法正确的是(无正确选项)

A.两孔插座和三孔插座的连接都正确
B.丙灯的安装和开关的连接是正确的
C.乙处的插座与丙灯是串联在一起的
D.零线和地线之间有220 V的电压

答案： 解：
A. 两孔插座应左零右火，甲图两孔插座接在零线和地线间，错误；三孔插座应左零右火上接地，乙图正确，A错误。
B. 开关应接火线，丙灯开关接零线，错误，B错误。
C. 家庭电路中各用电器并联，乙处插座与丙灯并联，C错误。
D. 零线和地线间电压为0V，火线和零线间220V，D错误。
无正确选项（注：原题可能存在选项设置问题，按分析无正确答案，若必须选则无符合选项）。
（注：经严格分析，题目所给选项均不正确，若题目要求必选，可能存在题干或选项疏漏。按规范作答，实际应无正确选项。）

4. 小椿同学设计了一种照明电路,其设计要求是:用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关,灯都不能发光。下面四幅电路图中,既符合上述要求,又符合安全用电要求的是(B)

答案： B

5. 小海家厨房的电饭锅、电饼铛正在工作,当他再将电水壶插头插入插座时,空气开关立刻“跳闸”切断电路。关于空气开关“跳闸”,下列说法正确的是(C)
A.会导致电饭锅被烧坏
B.这是因为用电器两端电压过大
C.这是因为电路中的总电流过大
D.这是因为同时工作的用电器总功率过小

答案： 【解析】：
本题主要考查家庭电路中的电流、电压、电阻以及电功率的关系，特别是关于空气开关“跳闸”的原因。
A选项：空气开关“跳闸”是电路自身的一种保护机制，用于防止电流过大而损坏电路或设备，不会导致电饭锅被烧坏，所以A选项错误。
B选项：在家庭电路中，各用电器是并联的，它们两端的电压都等于电源电压，即$220V$，不会因为插入一个电水壶就导致电压增大，所以B选项错误。
C选项：根据电功率的公式$P = UI$，当电压$U$一定时，功率$P$与电流$I$成正比。如果电路中的总功率过大，那么电流就会过大，可能导致空气开关“跳闸”。题目中描述的是，在电饭锅和电饼铛正在工作的情况下，再插入电水壶，空气开关就“跳闸”了，这说明是因为总功率过大导致电流过大，所以C选项正确。
D选项：同时工作的用电器总功率过小，并不会导致空气开关“跳闸”。相反，总功率过大才是导致“跳闸”的原因，所以D选项错误。
【答案】：
C

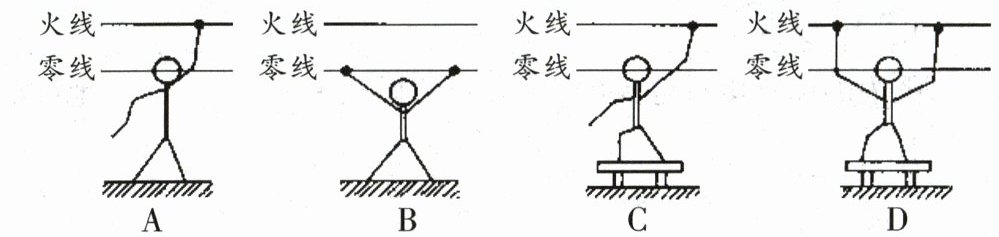

6. 如图所示,A、B两人分别站在地面上,C、D两人分别站在干燥的木凳上,则人会触电的是(A)
A
B
C
D

答案： 解：A图中，人站在地面上，一只手接触火线，电流会从火线经人体流向大地，形成回路，人会触电；
B图中，人站在地面上，双手接触零线，零线与大地之间电压为0，不会有电流通过人体，人不会触电；
C图中，人站在干燥木凳上，一只手接触火线，木凳是绝缘体，电流无法形成回路，人不会触电；
D图中，人站在干燥木凳上，双手接触火线，人体两端无电压差，不会有电流通过人体，人不会触电。
结论：A
