《2025年零障碍导教导学案九年级物理全一册沪粤版》

7. 如图所示是一模拟风力发电的模型。电动机通电时,风扇a高速转动产生风力模拟自然风,风扇b在风力作用下带动发电机发电,同时与发电机相连的小灯泡发光。下列说法正确的是(B)

A.电动机转动时把机械能转化为电能
B.发电机是利用电磁感应现象工作的
C.电池电压降低时,风扇a的转速不会改变
D.改变风扇a线路中的电流方向,风扇b的转动方向不变

答案： 【解析】：
本题主要考查电动机与发电机的工作原理以及它们之间的能量转化。
A选项，电动机转动时，是消耗了电能，得到了机械能，所以是把电能转化为机械能，故A选项错误。
B选项，发电机的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，故B选项正确。
C选项，电池电压降低时，电路中的电流会减小，电动机的转速也会减小，因为电动机的转速与电流大小有关，故C选项错误。
D选项，电动机的转动方向与电流方向和磁场方向有关，改变风扇$a$线路中的电流方向，风扇$a$的转动方向会改变，由于风扇$a$和风扇$b$是通过风力相互联系的，所以风扇$b$的转动方向也会改变，故D选项错误。
【答案】：B

8. 如图所示,图甲为一台简易电动机,它由一节旧电池、小块钕磁铁和线框组成,磁铁吸在电池下端,线框由裸铜导线绕制;图乙为电动机工作原理图,箭头表示磁感线方向。根据图乙可知,磁铁上端为______(选填“N”或“S”)极;已知磁场对线框左边的作用力垂直于纸面向里,则线框右边受到的磁场力垂直于纸面______(选填“向外”或“向里”),线框在转动过程中将______能转化为______能。

N；向外；电；机械

答案： 【解析】：
本题主要考查了电动机的工作原理以及磁场对通电导线的作用力方向判断，同时涉及能量的转化。
对于磁铁上端的极性判断，需要根据图乙中磁感线的方向，在磁体外部，磁感线从$N$极出发，回到$S$极，从而确定磁铁上端的极性。
判断线框右边受到的磁场力方向，可利用左手定则，已知线框左边的作用力方向，根据通电导线在磁场中受力方向与电流方向和磁场方向有关，且在同一磁场中，电流方向相同，受力方向一致，可推出线框右边的受力方向。
关于能量转化，电动机工作时是将电能转化为机械能。
【答案】：
1. 根据图乙中磁感线的方向，在磁体外部，磁感线从$N$极出发，回到$S$极，所以磁铁上端为$N$极。
2. 已知线框左边的作用力垂直于纸面向里，由于线框中电流方向相同，在同一磁场中，受力方向一致，所以线框右边受到的磁场力垂直于纸面向外。
3. 线框在转动过程中将电能转化为机械能。
故答案为：N；向外；电；机械。

9. 如图所示的装置可以用来研究电动机(选填“电动机”或“发电机”)的工作原理。将图中的电源换成灵敏电流计,闭合开关,让导体ab左右摆动,发现灵敏电流计指针偏转,表明导体ab中有(选填“有”或“没有”)感应电流通过,导体ab的机械能转化为电能。

答案： 【解析】：
首先，观察题目中的图，该装置包含电源、导体ab、磁铁等部分。当电源接通时，导体ab在磁场中会受到力的作用而运动，这是电动机的基本原理。因此，第一个空应填“电动机”。
其次，当将图中的电源换成灵敏电流计，并闭合开关，让导体ab左右摆动时，导体ab在磁场中做切割磁感线运动，根据电磁感应原理，导体ab中会产生感应电流。因此，第二个空应填“有”。
最后，由于导体ab的摆动是机械能的表现，而感应电流的产生是电能的表现，所以在这个过程中，导体ab的机械能转化为电能。因此，第三个空应填“电”。
【答案】：
电动机；有；电。

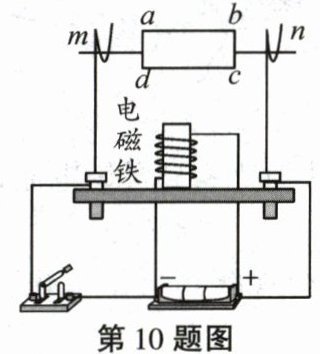

10. 如图所示,学校综合实践小组用一段漆包线绕成线圈abcd,用小刀刮去两端的漆皮,一端全部刮去,另一端只刮去半周。把线圈放在用硬金属丝做成的支架mn上,并按图示连接电路。闭合开关后,用手轻推一下线圈,线圈就开始转动。若将电源的正、负极对调,则线圈的转动方向与原来相同(选填“相同”或“相反”),原因是只刮去半周的漆皮起到了换向器的作用，当电源正、负极对调时，电流方向改变，但由于换向器的作用，线圈受力方向不变;若要改变线圈的转动方向还可以改变磁场方向。

答案： 相同；只刮去半周的漆皮起到了换向器的作用，当电源正、负极对调时，电流方向改变，但由于换向器的作用，线圈受力方向不变；改变磁场方向
