7. 当电路中实际电流超过电路允许的最大工作电流时,自动空气开关自动“跳闸”,切断电源。下列现象不会导致“跳闸”的是(B)
A.插座短路
B.用电器金属外壳没有接地
C.日光灯短路
D.同时使用多个大功率用电器

答案： 【解析】：
本题主要考查家庭电路中的电流过大原因及自动空气开关的作用。
自动空气开关会在电路中电流超过允许的最大工作电流时自动“跳闸”，切断电源，以保护电路和设备。我们需要分析每个选项，看它们是否会导致电路中电流过大，从而触发自动空气开关“跳闸”。
A选项：插座短路会导致电流直接通过短路部分，不经过用电器，从而形成极大的电流，这会导致自动空气开关“跳闸”。所以A选项不符合题意。
B选项：用电器金属外壳没有接地主要影响的是用电安全，即使金属外壳带电，也不会直接导致电路中电流过大。因此，这个现象不会导致自动空气开关“跳闸”。所以B选项符合题意。
C选项：日光灯短路与插座短路类似，也会导致电流直接通过短路部分，形成极大的电流，从而触发自动空气开关“跳闸”。所以C选项不符合题意。
D选项：同时使用多个大功率用电器会导致电路中总功率过大，根据$P = UI$，在电压一定的情况下，功率增大，电流也会增大。如果电流超过自动空气开关的额定电流，就会触发“跳闸”。所以D选项不符合题意。
综上所述，只有B选项不会导致自动空气开关“跳闸”。
【答案】：B。

8. 某家庭电路如图所示,闭合开关后发现灯泡不亮,熔丝也没有熔断。用测电笔检测插座的左、右两孔均能使氖管发光,则下列说法中正确的是(A)

A.零线d、c两点之间某处断路
B.火线a、b两点之间某处断路
C.电路中的故障是灯泡被短路了
D.电路中d、e两点之间某处断路

答案： 【解析】：
本题主要考查家庭电路的故障分析。需要知道测电笔的工作原理，即测电笔接触火线时氖管发光，接触零线时氖管不发光。同时，要理解家庭电路中各元件的连接方式和作用，以及熔丝熔断的条件。
分析选项A，当零线d，c之间某处断路时，插座的左孔无法与火线断开，因此测电笔接触左孔时氖管会发光，同时，由于零线断路，灯泡也无法形成回路，因此灯泡不亮。而熔丝没有熔断，说明电路中没有发生短路或过载。这符合题目描述的现象，因此A选项是可能的。
分析选项B，若火线a，b之间某处断路，则整个电路将无法与火线连接，测电笔接触插座的任何一孔时氖管都不会发光。这与题目描述的现象不符，因此B选项是错误的。
分析选项C，若灯泡被短路，则熔丝应该会熔断，因为短路会导致电流过大。但题目中明确提到熔丝没有熔断，因此C选项是错误的。
分析选项D，若d，e之间某处断路，则插座的右孔将无法与火线连接，测电笔接触右孔时氖管不会发光。这与题目描述的现象不符，因此D选项是错误的。
【答案】：A.零线d，c两点之间某处断路。

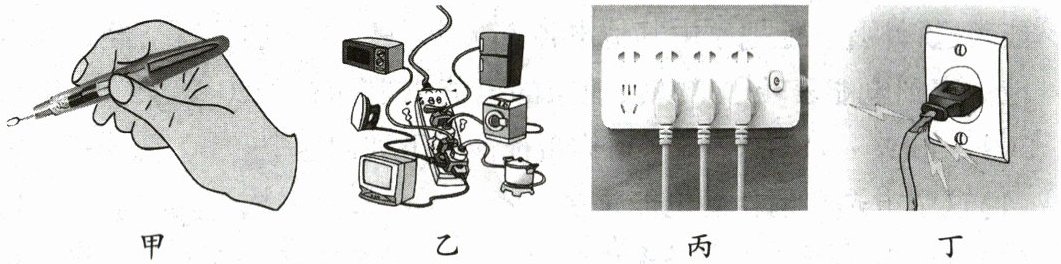

9. 如图所示是人们在家庭用电中的几种做法,其中正确的是(C)

A.甲图:测电笔的握法
B.乙图:多个大功率用电器同时使用一个插座
C.丙图:带金属外壳的用电器使用合格的三孔插座
D.丁图:使用绝缘皮破损的导线

答案： 【解析】：
本题考查家庭电路与安全用电的相关知识，需要对每个选项所涉及的用电做法进行分析判断。
选项A：使用测电笔时，手要接触笔尾金属体，这样才能使测电笔正常工作，而图中甲的握法手没有接触笔尾金属体，是错误的。
选项B：多个大功率用电器同时使用一个插座，会使通过插座的电流过大，容易引发火灾等安全事故，所以乙图做法错误。
选项C：带金属外壳的用电器使用合格的三孔插座，能将金属外壳接地，当用电器漏电时，电流会通过地线导入大地，防止触电事故发生，丙图做法正确。
选项D：使用绝缘皮破损的导线，容易发生触电事故，丁图做法错误。
【答案】：C

10. 在楼房竣工通电前,电工通常要检查家庭电路的安装是否存在故障。常用一只标有“220 V 40 W”的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当只闭合S、$S_1$时,L₀不亮;当只闭合S、$S_2$时,L₀和$L_2$都呈暗红色;当只闭合S、$S_3$时,L₀正常发光。由此可以判断(C)

$A. L_2$所在的支路短路
$B. L_3$所在的支路正常
$C. L_1$所在的支路断路
D. 各支路均完好

答案： 【解析】：
本题主要考查家庭电路的故障分析。需要理解家庭电路的基本组成和连接方式，以及如何通过检验灯泡的发光情况来判断各支路的故障情况。当检验灯泡正常发光或很暗时，可以判断电路中存在的故障类型。
分析各选项：
A选项：当只闭合$S$、$S_2$时，$L_0$和$L_2$都呈暗红色，说明$L_2$支路是完好的，因为如果$L_2$支路短路，$L_0$会正常发光或很亮，而不是暗红色。所以A选项错误。
B选项：当只闭合$S$、$S_3$时，$L_0$正常发光，说明$L_3$支路短路，因为只有当支路短路时，检验灯泡才能直接接在电源上并正常发光。所以B选项错误。
C选项：当只闭合$S$、$S_1$时，$L_0$不亮，说明$L_1$支路是断路的，因为如果$L_1$支路完好，$L_0$应该会发光（可能是暗红色或正常亮度，取决于$L_1$的电阻和功率）。所以C选项正确。
D选项：由于已经判断出$L_1$支路断路，$L_3$支路短路，所以D选项（各支路均完好）是错误的。
【答案】：C。

11. 家庭电路中,开关和用电器之间是 (串联)的。在家庭电路中,从安全的角度考虑,控制灯泡的开关应连接在灯泡与 (选填“火”或“零”火)线之间;金属外壳的家用电器,其外壳必须与 地线连接。

答案： 【解析】：
本题主要考查家庭电路的基本组成和安全用电的常识。具体来说，需要理解开关与用电器之间的连接方式，控制灯泡的开关应该连接在哪条线上，以及金属外壳的家用电器其外壳应该与哪条线连接。
对于第一个空，开关控制用电器的连接方式，由于开关需要控制用电器的通断，因此它们之间必须是串联的。如果采用并联，开关将无法有效控制用电器。
对于第二个空，从安全的角度考虑，控制灯泡的开关应连接在灯泡与火线之间。这是因为如果开关接在零线上，虽然也可以控制灯泡的亮灭，但在更换灯泡或维修时，即使开关断开，灯泡的火线端仍然带电，容易发生触电事故。而如果开关接在火线上，断开开关后，灯泡就不带电了，更加安全。
对于第三个空，金属外壳的家用电器，其外壳必须与地线连接。这是因为如果电器内部发生漏电，金属外壳可能会带电，人接触到这样的外壳就会发生触电事故。而如果外壳与地线连接，即使发生漏电，电流也会通过地线流入大地，不会流经人体，从而保证了人的安全。
【答案】：
串联；火；地。

12. 家庭电路中各盏照明灯是并联的;如图所示,人们用测电笔辨别火线和零线的两种使用方法中,正确的是甲(选填“甲”或“乙”)。当笔尖接触导线时,若氖管发光,则该导线是火线。

答案： 【解析】：
首先，我们需要知道家庭电路中各盏照明灯的连接方式。在家庭电路中，为了确保每盏灯都能独立工作，互不影响，它们通常是并联的。
接下来，我们来看测电笔的使用方法。测电笔是一种用来辨别火线和零线的工具。正确的使用方法是：手接触笔尾金属体，笔尖接触导线，观察氖管是否发光。如果氖管发光，说明接触的是火线；如果氖管不发光，说明接触的是零线。同时，我们要注意，手不能接触笔尖金属体，以免发生触电危险。
根据题目给出的图，我们可以看到甲方法中，手接触了笔尾金属体，而乙方法中，手接触了笔尖金属体。因此，甲方法是正确的。
最后，当笔尖接触导线时，若氖管发光，根据测电笔的工作原理，我们可以判断该导线是火线。
【答案】：并；甲；火。
