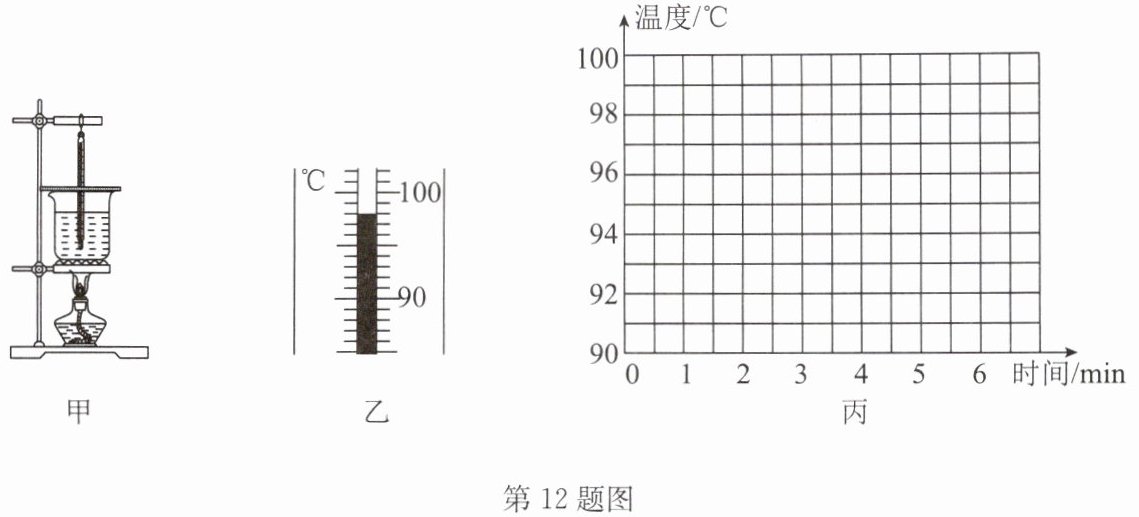

12. 如图甲所示是“探究水沸腾时温度特点”的实验装置.

(1)组装实验装置时,陶土网的铁圈位置和悬挂温度计的铁夹位置放置非常重要,实验时,应当先调整固定____(填“铁圈”或“铁夹”)的位置.
(2)在安装承载陶土网的铁圈位置时,____(填“需要”或“不需要”)点燃酒精灯,这样操作的目的是____(填选项字母).
A. 让物体受热均匀 B. 提高加热效率 C. 减小实验误差
(3)实验中除了图甲的器材之外,还需要的测量工具是____.
(4)图甲装置中硬纸板在实验中的主要作用是____(填选项字母).
A. 固定温度计 B. 节省加热时间 C. 防止沸腾时水溅出来
(5)下表是第一小组记录的实验数据,第2min温度计示数如图乙所示. 请将数据表格中的空缺填充完整.
|时间/min|0|1|2|3|3.5|4|4.5|5|5.5|
|温度/℃|92|95|____|100|100|100|100|100|100|
(6)请你根据实验数据在图丙的坐标系中绘出水沸腾时温度随时间变化的图像.
(7)由记录表格和图像可知:水沸腾的特点是____.

答案：

(1)铁圈　
(2)需要　B　
(3)秒表　
(4)B　
(5)98 　

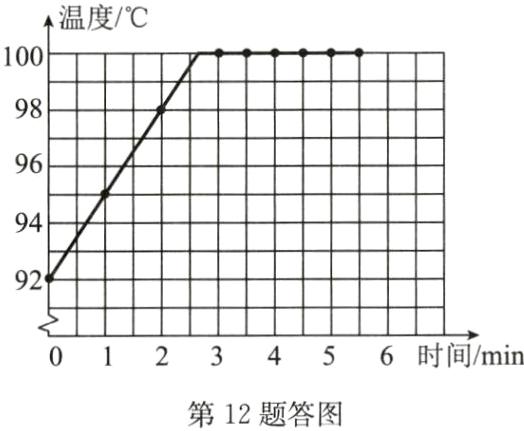

(6)如答图所示　　　　 　
(7)持续吸热，温度不变
