《2025年启东中学作业本八年级物理上册江苏版宿迁专版》

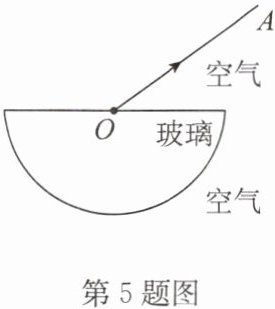

5.(2025·泰州市一模)如图所示,一束光从空气射向半圆形玻璃砖的圆心,OA是经玻璃砖上表面反射的光,同时有一部分光通过玻璃砖并从其下表面射出,请完成这束光通过玻璃砖的光路图.

答案：
如答图所示
　　　　　　　

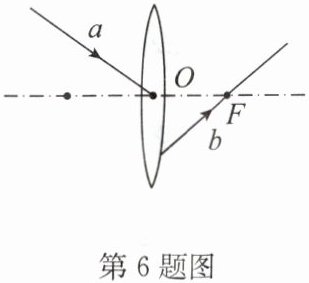

6.(2024秋·溧阳市期末)如图所示,F是凸透镜焦点,请画出光线a、b对应的折射光线和入射光线.

答案：
如答图所示
　　　　　　　

7.请在图中画出光线经过凹透镜后的光路图.(F为焦点)

答案：
如答图所示
　　　　　　　

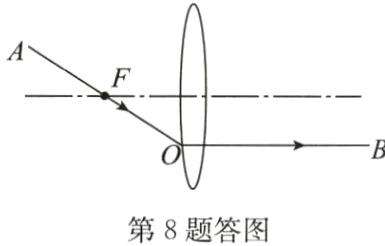

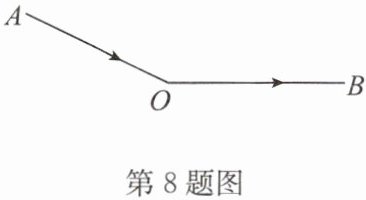

8.通过凸透镜焦点的光线AO,经过凸透镜沿OB方向水平射出,请在图中大致作出该凸透镜和焦点F的位置.(保留作图痕迹)

答案：
如答图所示
　　　　　　
点拨:由题知，光线AO是过凸透镜焦点的入射光线，OB是水平射出的折射光线，所以，平行于OB大致画出凸透镜的主光轴，与AO的交点F就是凸透镜的焦点，再过折射点O垂直于主光轴可画出凸透镜.

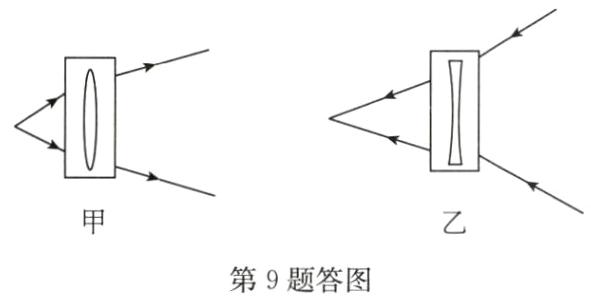

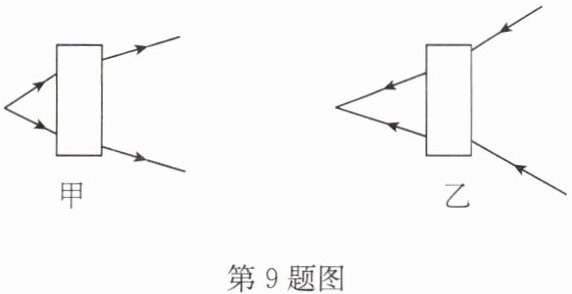

9.在框中填上适当的透镜.

答案：
如答图所示
