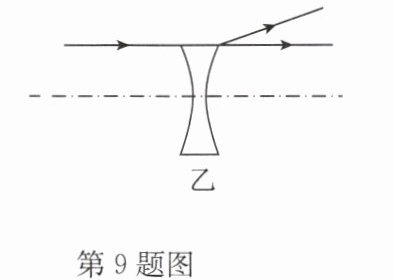

9. (2024秋·盱眙县期中)如图甲和乙所示. 小明在阳光下研究透镜对光的作用,将透镜正对太阳光,移动与透镜平行的白纸,在白纸上得到了如图丙所示的现象. 则该同学所用的透镜为凹透镜或凸透镜；继续将白纸稍远离该透镜,则暗斑的面积将不变,亮环的亮度将变暗.

答案： 9.凹透镜或凸透镜　不变　变暗　点拨:由图甲可知，通过凸透镜边缘的光线一部分沿直线传播，一部分光线会向内会聚，太阳光近似可以看成一束平行光，凸透镜对光具有会聚作用，与主光轴平行的光透过凸透镜会聚到焦点之后，光继续向前传播，会与透镜边缘之外的太阳光进行叠加，从而形成一个圆环形状的光斑，故可能是凸透镜;由图乙可知，通过凹透镜边缘的光线沿直线传播，其余光线会向外发散，平行光透过凹透镜后，光会向偏离主光轴的方向发散，中央部分较暗，周围会与透镜边缘之外的太阳光叠加，会形成亮光，从而形成圆环形亮斑，故可能是凹透镜.综上所述使用的可能是凸透镜也可能是凹透镜.当白纸远离透镜时，亮环的亮度将变暗;由于沿透镜边缘与主光轴平行的光传播方向不变，则暗斑的面积就等于透镜的面积，由于透镜的面积不变，则暗斑的面积不变，当白纸远离透镜时，亮环的面积会变大，但是由于透过透镜的光总量不变，则亮环将变暗.

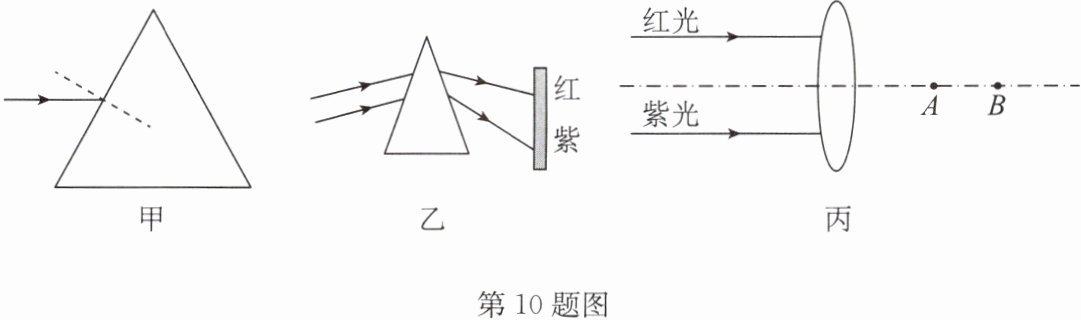

10. 按要求作图.
(1)如甲图所示,一束光射向三棱镜,画出这束光两次折射的大致光路.
(2)一束白光通过三棱镜折射后,在屏上形成了由红到紫连续排列的彩色光带,如图乙所示；在图丙中,一束红光和紫光平行于主光轴入射凸透镜后,分别经过图乙中的$ A $、$ B $两点,请完成两束光经过凸透镜的光路图.

答案：
10.
(1)如答图
(1)所示
　　　　　　　

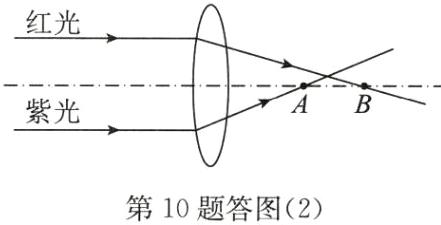

(2)如答图
(2)所示
　　　　　

11. 图中画出了光通过焦距分别为$ f_1 和 f_2 的两块透镜 L_1 和 L_2 $前后的情况. 下列对透镜$ L_1 $、$ L_2 $的种类和焦距的分析有可能正确的是 (D)
A.$ L_1 $是凸透镜,$ L_2 $是凹透镜,且$ f_1＞f_2 $
B.$ L_1 $是凸透镜,$ L_2 $是凹透镜,且$ f_1＜f_2 $
C.$ L_1 $是凹透镜,$ L_2 $是凸透镜,且$ f_1＞f_2 $
D.$ L_1 $是凹透镜,$ L_2 $是凸透镜,且$ f_1＜f_2 $

答案： 11.D
