《2025年启东中学作业本八年级物理上册江苏版宿迁专版》

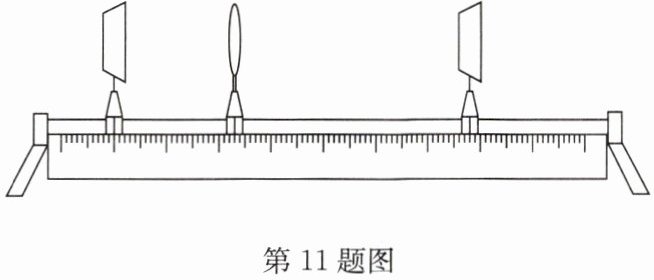

11. 如图所示, 小陈同学通过实验验证凸透镜成像的规律, 实验器材有凸透镜、光屏、高度为 12cm 的发光物体、卷尺等.

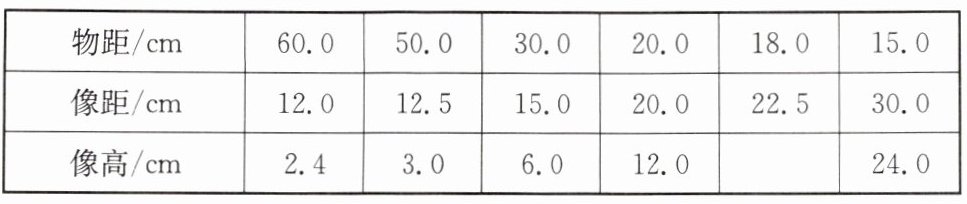

小陈同学经过多次实验得到部分成实像时物距、像距和像高的数据, 凸透镜成放大实像时, 像距______(填“大于”“小于”或“等于”)物距, 小陈同学使用的凸透镜的焦距为______cm. 思考后他还从中发现其他一些规律, 物距为 18.0cm 时, 像高为______cm.
凸透镜成放大实像时, 像距大于物距, 小陈同学使用的凸透镜的焦距为10.0cm. 思考后他还从中发现其他一些规律, 物距为 18.0cm 时, 像高为15.0cm.

答案： 大于 10.0 15.0 点拨:物体的高度为12cm,由表格数据可知,当凸透镜成放大实像,即像高大于物体的高度时,像距大于物距.根据凸透镜成像特点可知,当物距等于像距等于二倍焦距时,物像大小相等,由表格数据可得u=v=2f=20.0cm,所以小陈同学使用的凸透镜的焦距为10.0cm.分析表格数据可知,从像距为12.5cm开始,像距减去焦距的数值与像高成正比,如当像距为12.5cm时,像距离焦点的距离为2.5cm,像高为3cm;像距离焦点的距离为5cm时,像高为6cm;则以此类推得到,当物距为18cm,像距为22.5cm时,像距离焦点的距离为12.5cm,则像高为15.0cm.

12. 在一次物理实验探究课上, 某学习小组在“探究凸透镜成像的规律”实验中, 进行了如下操作.

(1) 安装并调节烛焰、凸透镜和光屏的位置, 使它们三者中心大致在同一高度, 目的是使像成在光屏中央.

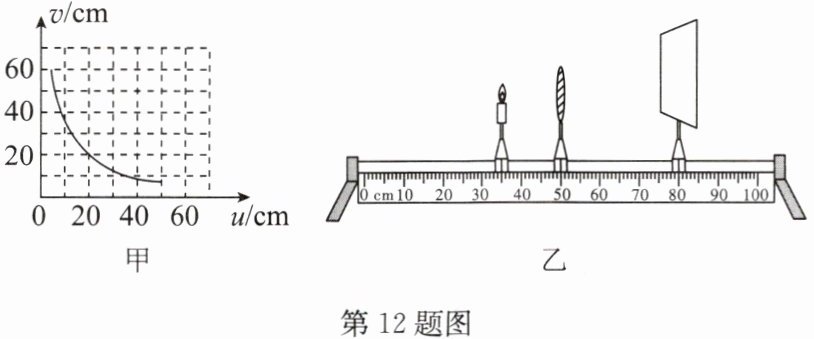

(2) 通过探究, 记录并绘制了像距 v 与物距 u 之间的关系图像, 如图甲所示, 则该凸透镜的焦距是10cm.
(3) 当蜡烛在如图乙所标位置时, 调节光屏的位置可在光屏上得到一个倒立、放大的实像, 生活中的投影仪(填“照相机”“投影仪”或“放大镜”) 就是利用该成像原理工作的.
(4) 学生发现蜡烛燃烧产生的异味令人难受, 经讨论大家认为可利用 LED 灯替代蜡烛作为光源, 其好处是有利于健康(或环保或安全或LED灯亮度强等其他答案合理均视为正确).

答案：
(1)同一高度 使像成在光屏中央
(2)10
(3)投影仪
(4)有利于健康(或环保或安全或LED灯亮度强等其他答案合理均视为正确)
