《2025年启东中学作业本八年级物理上册江苏版宿迁专版》

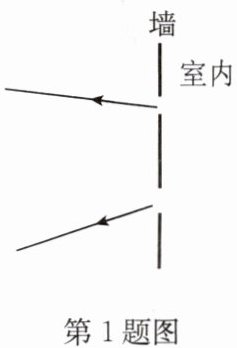

1. 如图,室内一盏灯通过墙上的两个小洞透过两条细小光束,请根据光束的方向确定室内光源的位置S.

答案：

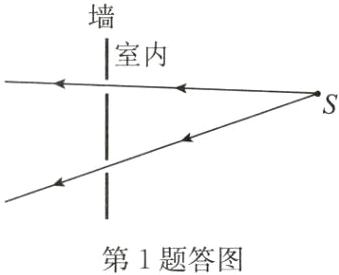

1.如答图所示
　　　　　　

2. 如图所示,S是一个发光的小电灯,P、Q为不透光的挡板,试作出在挡板右侧被照亮的范围.

答案：
2.如答图所示
　　　　　　　

3. 如图,请作出物体AB通过小孔在屏幕上所成的像A'B'(保留作图痕迹).

答案：
3.如答图所示
　　　　　　　

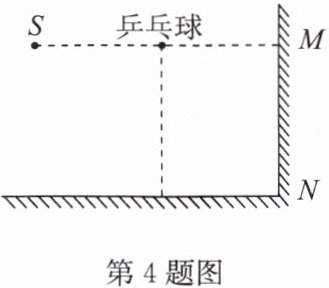

4. 如图所示,S为固定光源,MN为竖直墙面,小明手拿一乒乓球,开始时乒乓球与光源S等高,松手后乒乓球竖直下落,墙面上乒乓球的影子也随之而动,请通过作图确定：当影子刚好到达墙角N点时,乒乓球的位置在哪里(用字母P标记),完成相应光路图.

答案：

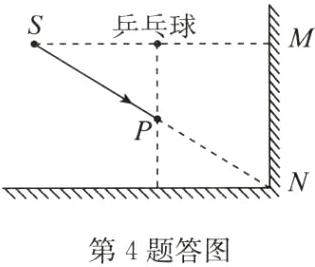

4.如答图所示
　　　　　　　

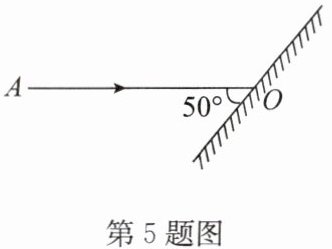

5. (2024秋·姜堰区期末)在图中画出入射光线AO的反射光线OB,并标出反射角的度数.

答案：

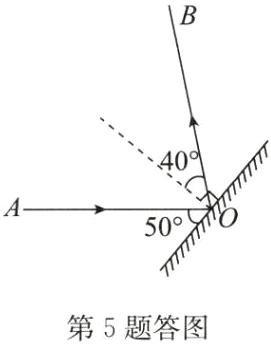

5.如答图所示
