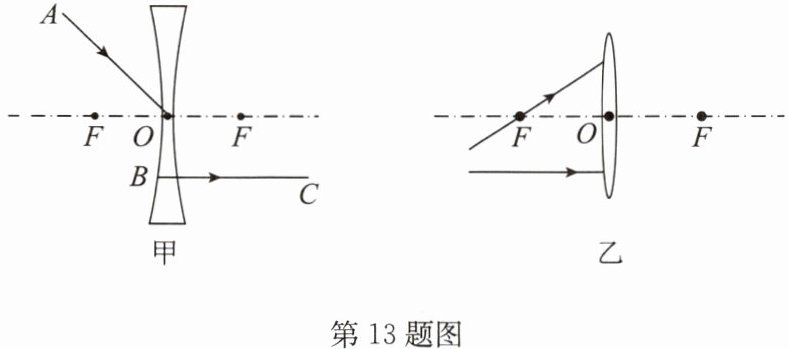

13. 按要求作图:
(1)(2025·宿城区模拟)根据透镜的折射规律,在图甲中画出对应的入射光线或折射光线.
(2)(2024秋·泰州期末)完成图乙中两条光线经过凸透镜后的传播路径.

答案：

(1)如答图
(1)所示　　　　　　

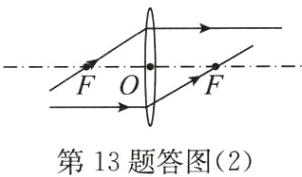

(2)如答图
(2)所示
　　 　　

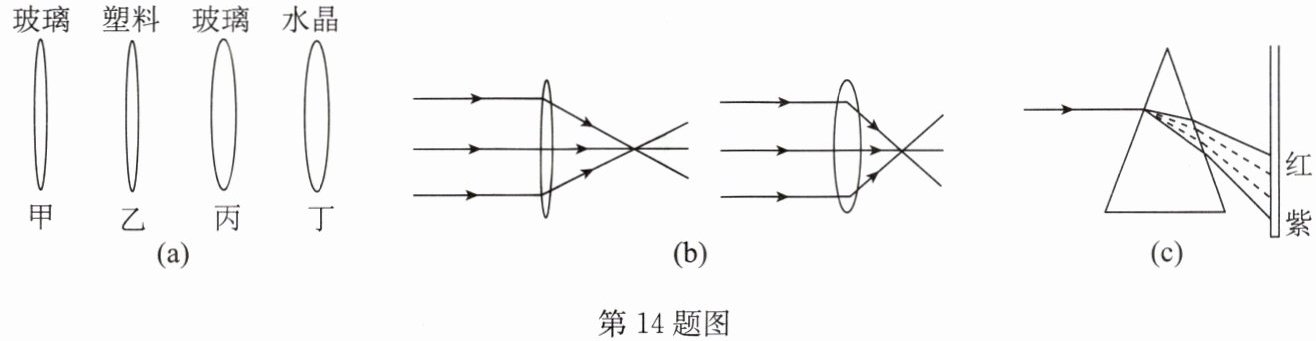

14. 小明在学习了凸透镜后,想探究凸透镜的焦距大小与什么因素有关,于是他让平行光通过如图(a)的四个透镜(其中甲、乙和丙、丁是两组形状相同的凸透镜,它们分别用玻璃、塑料和水晶制成).

(1)当与主光轴平行的光经过甲、丙两凸透镜后会聚于焦点处,如图(b)所示,比较两次实验数据,可以得到结论:在凸透镜的材料相同时,凸透镜表面越凸,凸透镜的焦距越小(填“大”或“小”).
(2)如果选择甲、乙两个透镜,那么他可以探究凸透镜的焦距大小与透镜的材料的关系,这里用到的一个物理研究方法是控制变量法(填“控制变量法”或“类比法”).
(3)联想到如图(c)所示光的色散现象,如果分别用红光和紫光平行于同一个凸透镜的主光轴射入,红(填“红”或“紫”)光测出的凸透镜的焦距更大.
(4)写出“利用太阳光测量凸透镜焦距”实验的注意事项:凸透镜要正对太阳光，调整光斑到透镜的距离，使光斑最小、最亮(写出一点即可).

答案：
(1)小　
(2)透镜的材料　控制变量法　
(3)红　
(4)凸透镜要正对太阳光，调整光斑到透镜的距离，使光斑最小、最亮
