《2025年启东中学作业本八年级物理上册江苏版宿迁专版》

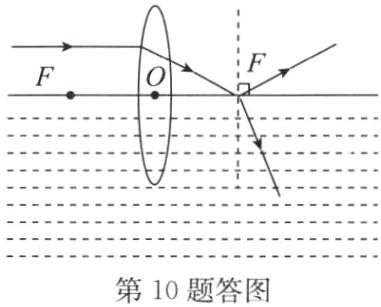

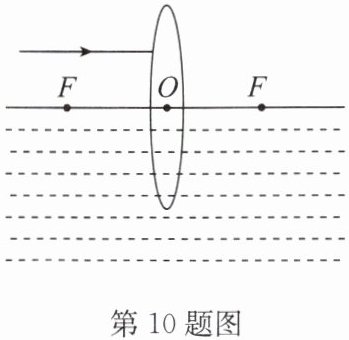

10.如图所示,凸透镜的主光轴与水面相平,F是凸透镜的焦点,一束与水面平行的光射到凸透镜上,经凸透镜折射后在水面发生了反射和折射,请画出此过程的光路图.

答案：
如答图所示
　　　　　　

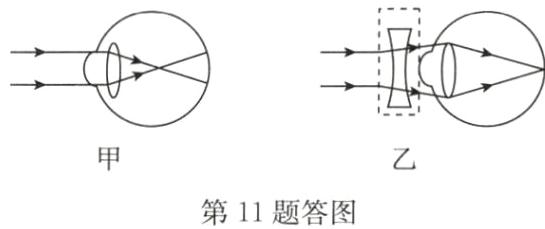

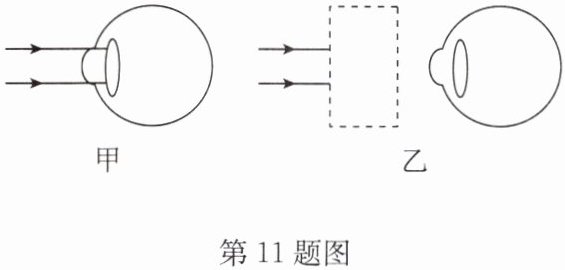

11.(2024秋·如皋市期末)如果用眼不当,就有可能患上近视.请你在图甲中大致画出近视眼看远处物体时光进入近视眼晶状体后的折射光线;在图乙的虚线框中画出矫正近视眼需要配戴的适当类型的透镜,并将看清远处物体的光路补充完整.

答案：
如答图所示
　　　

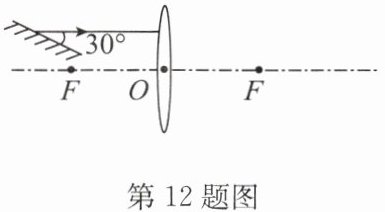

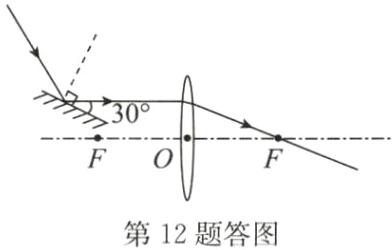

12.图中的光线经过平面镜反射后水平射向竖直放置的凸透镜,请画出平面镜的入射光线和凸透镜的折射光线.

答案：
如答图所示
　　　　　　

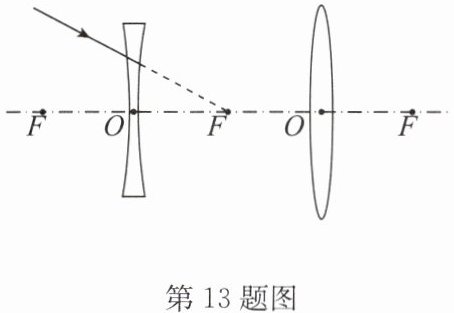

13.(2025·淮阴区模拟)如图所示,薄凸透镜与薄凹透镜恰好共着同一个主光轴和同一个焦点F,一条入射光线射向薄凹透镜的右侧焦点F.请在图中作出这条入射光线经过薄凹透镜和薄凸透镜折射的光路图.

答案：
如答图所示
