《2025年全效学习九年级科学全一册浙教版》

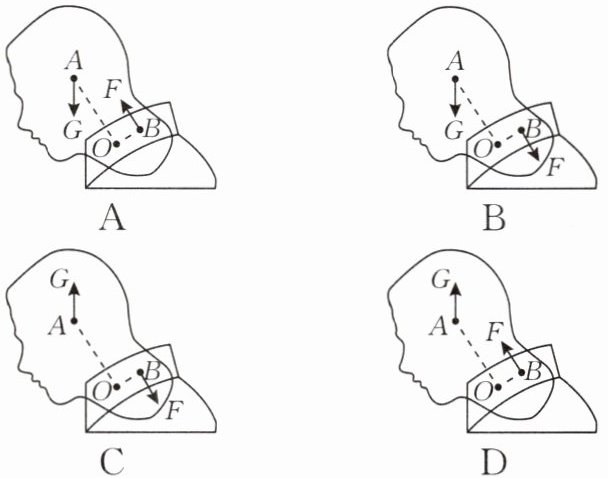

11. 长期低头会对颈部肌肉造成损伤,图中A点为头部重力作用点,B点为颈部肌肉受力点,下列能正确表示人低头时的杠杆受力示意图的是 (B)

答案： B

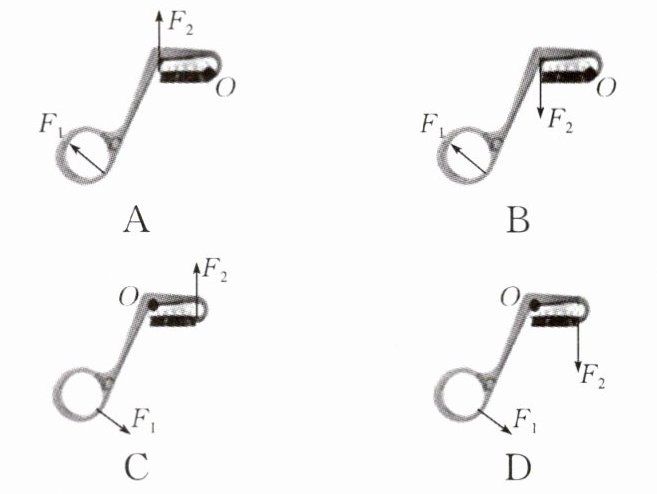

12. 如图所示是一种新型开瓶器,借助它可单手轻易开启啤酒瓶盖,该开瓶器可看作一个杠杆。下列各示意图中能正确表示该开瓶器工作时的支点O、动力$F_{1}和阻力F_{2}$的是 (D)

答案： D

13. 作图题。

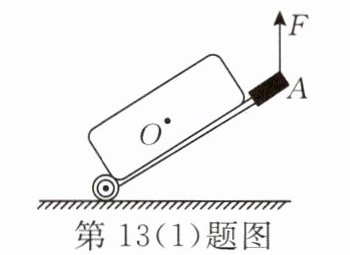

(1)如图所示,拉杆式旅行箱可看成杠杆。请画出拉杆箱在图示位置静止时受到重力的示意图和作用在A点的力F的力臂。

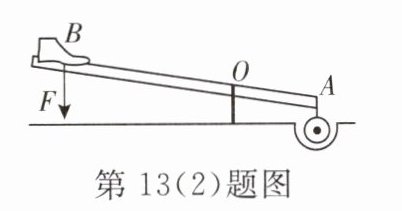

(2)过去农村用的舂米工具是一个杠杆,如图所示是它的结构示意图。O为固定转轴,在A端连接着石球,脚踏B端可以使石球升高,抬起脚,石球会落下击打稻谷。请在图中画出动力F的力臂和石球所受重力G的示意图。

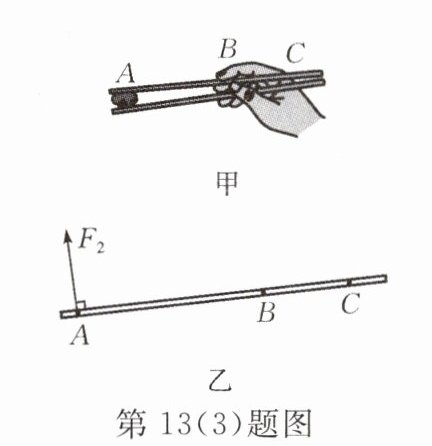

(3)筷子是我国传统的用餐工具,它应用了杠杆的原理,如图甲所示,请你在图乙中标出这根筷子使用时的支点O,并画出动力$F_{1}和阻力臂l_{2}$。

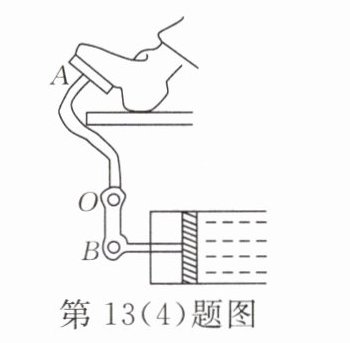

(4)如图所示是汽车液压刹车装置的一部分。该装置中AOB实为一个杠杆,O是杠杆的支点,请画出刹车时它所受的动力$F_{1}$、阻力$F_{2}和动力臂l_{1}$。

答案：
如答图所示。
　　　　　 　　　　
　　　　　 　　　　

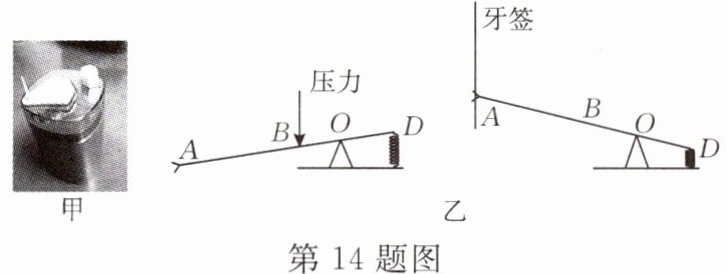

14. [科学态度]一次聚会中,小科看到餐桌上有一个很有趣的自动拾取牙签盒,如图甲所示,当按下盒顶的圆柱体按钮再松开时,一根牙签就从盖子上的一个小孔中冒出,于是他拆开发现内部结构示意图如图乙所示。下列说法错误的是 (D)

A.图乙中杆AOD可看作杠杆,D处是可伸缩的弹簧
B.当按下按钮时,按钮作用在B处使之绕着O点逆时针转动
C.当松开按钮时,D处受到向下的力,使A端翘起将牙签送出
D.将牙签送出时,D处受到的弹簧向下的力为阻力

答案： D
