测量定值电阻的阻值
（1）实验器材：电源、开关、导线、电流表、________、待测电阻、________。
（2）实验原理：用________表测量出通过待测电阻的电流，用________表测量出待测电阻两端的电压，利用欧姆定律的变形公式________求出待测电阻的阻值。这种测量电阻的方法称为________法。

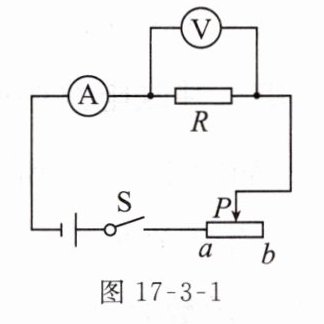

（3）实验电路图：如图17-3-1所示。

（4）实验步骤

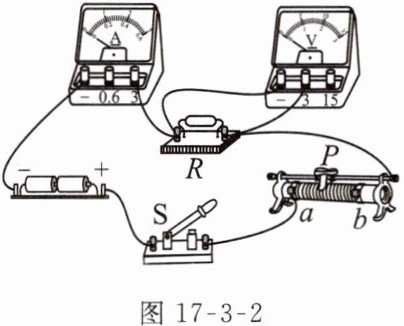

①根据电路图将实物元件连接成完整电路（如图17-3-2所示）。

②检查所连接的电路无误后，调节滑动变阻器的滑片到阻值最大端。
③闭合开关，调节滑动变阻器的滑片，改变待测电阻两端的电压，记下三组对应的电压值与电流值，分别填入数据表格中。
④断开开关，整理器材。
⑤根据记录的三组实验数据分别求出三个对应的电阻值。
⑥求出电阻的平均值。

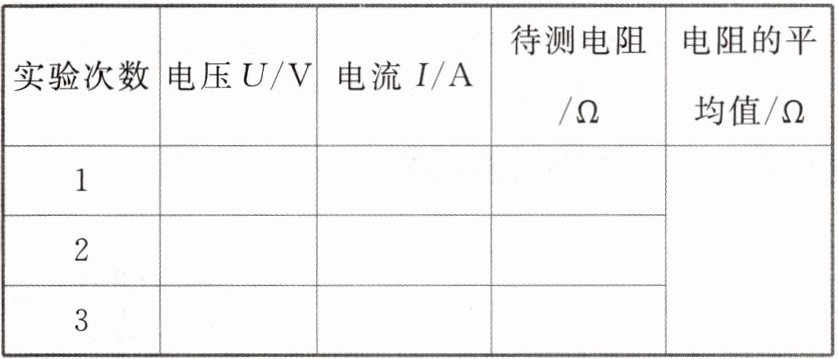

（5）实验数据和有关计算

（6）评估交流
①连接电路时，开关需________，滑动变阻器的滑片需要滑到________，电流表、电压表要选择合适的________。
②滑动变阻器在实验中的作用：一是保护电路，二是________________________。
③为了减小实验误差，采用________的方法。
（7）实验拓展：测量定值电阻的阻值和测量小灯泡电阻实验的异同（如下表所示）。

答案：
(1)电压表　滑动变阻器
@@
(2)电流　电压　$R = \frac{U}{I}$　伏安
@@
(6)①断开　阻值最大处　量程②改变待测电阻两端的电压及电路中的电流③多次测量求平均值
