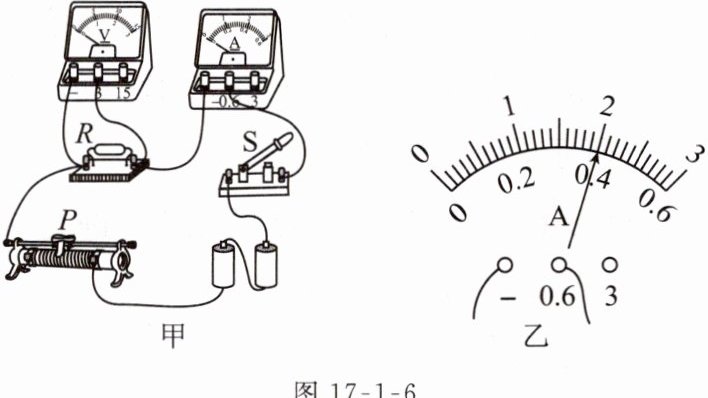

例2 小芳和同学们一起做“探究电流与电阻的关系”实验，她们准备了电压为3V的电源，规格为“30Ω 1A”的滑动变阻器，阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻，电流表、电压表、开关各一个，导线若干。她们利用这些器材设计了如图17-1-6甲所示的电路。实验中控制定值电阻两端电压为2V不变。请帮助小芳和同学们完成以下问题：

（1）小芳和同学们先将5Ω的电阻接入电路中，将滑动变阻器接入电路的阻值调至最大，检查连接无误后闭合开关，发现电流表示数接近零，电压表示数接近电源电压，经分析可能是定值电阻处发生了________（选填“短路”或“断路”）。
（2）电路故障排除后，继续进行实验，调节滑动变阻器的滑片，使电压表的示数为2V，电流表的示数如图乙所示，为________A，将数据填入表格。
（3）接下来，小芳和同学们将5Ω的电阻更换成10Ω的电阻接入电路，要使电压表的示数保持2V不变，应向________（选填“左”或“右”）移动滑片。

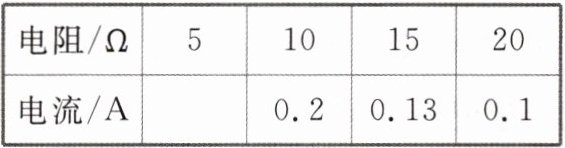

（4）小芳和同学们通过实验得到了以下实验数据：

分析表中数据，可以得出结论：当电压一定时，导体中的电流与导体的电阻成________比。

答案： （1）断路　
(2)0.4　
(3)左　
(4)反

欧姆定律
1. 内容：导体中的电流，跟导体两端的电压成________比，跟导体的电阻成________比。
[说明] 欧姆定律中提到的“成正比”和“成反比”两个关系分别有不同的成立条件。即：当导体的电阻一定时，导体中的电流跟它两端的电压成正比；当导体两端的电压一定时，通过导体的电流跟它的电阻成反比。
2. 表达式：________。
3. 变形式：$U =$________，$R =$________。

答案： 正　反
@@$I = \frac{U}{R}$
@@$IR$　$\frac{U}{I}$
