例2 在“探究并联电路电流关系”的实验中：

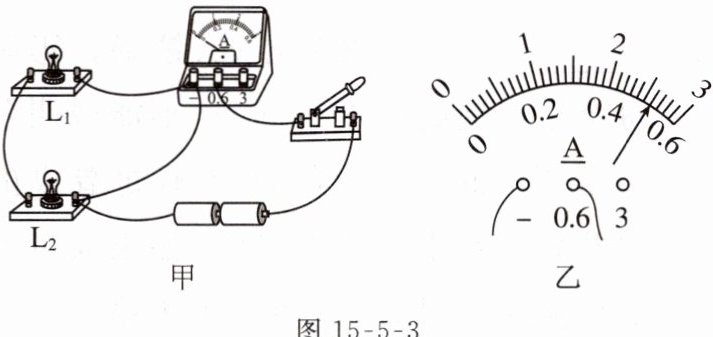

（1）小明想测量干路电流，连接的电路如图15 - 5 - 3甲所示，检查电路发现只有一根导线接错了，请在这根导线上打“×”，并用笔画线代替导线连接正确的电路。
（2）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行__________，以正确选择电流表的量程。
（3）正确连接电路后，闭合开关，电流表示数如图乙所示，示数为________A。

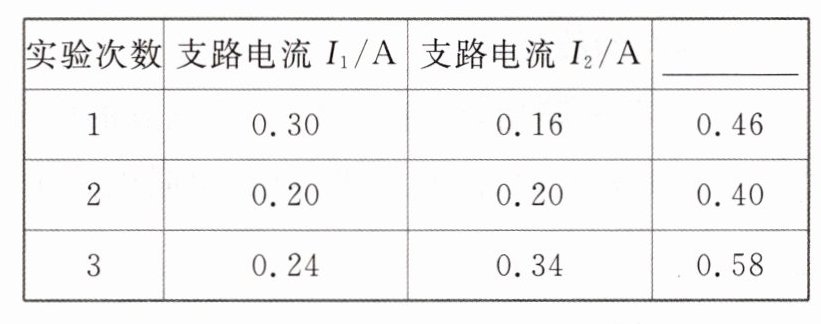

（4）小明换用不同规格的灯泡，多次改变电流表的位置，将测量数据记录在下表中，请将表格补充完整。
分析数据得出结论：在并联电路中，________。
（1）小明想测量干路电流，连接的电路如图15 - 5 - 3甲所示，检查电路发现只有一根导线接错了，请在这根导线上打“×”，并用笔画线代替导线连接正确的电路。
（2）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行__________，以正确选择电流表的量程。
（3）正确连接电路后，闭合开关，电流表示数如图乙所示，示数为________A。
（4）小明换用不同规格的灯泡，多次改变电流表的位置，将测量数据记录在下表中，请将表格补充完整。
分析数据得出结论：在并联电路中，________。
答案：
(1)如图所示
(2)试触
(3)0.52
(4)干路电流 $I_{总}/A$
干路电流等于各支路电流之和
(1)如图所示
(2)试触
(3)0.52
(4)干路电流 $I_{总}/A$
干路电流等于各支路电流之和
例3（2023沈阳沈河区校级期末）在如图15 - 5 - 4所示电路中，当开关S闭合时，电流表$A_1$的示数是0.22 A，此时流过$L_2$的电流为______A，电流表$A_2$的示数为______A。
答案：
0.22 0.22

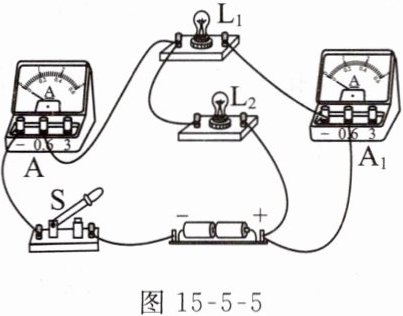

例4（2023营口校级模拟）如图15 - 5 - 5所示的实验电路，闭合开关S后，电流表A的示数为0.5 A，电流表$A_1$的示数为0.3 A。下列说法中正确的是（ ）
A. $L_1$与$L_2$串联
B. 开关S只控制$L_1$
C. 通过$L_1、L_2$的电流分别是0.3 A、0.2 A
D. 通过$L_1、L_2$的电流分别是0.5 A、0.3 A
A. $L_1$与$L_2$串联
B. 开关S只控制$L_1$
C. 通过$L_1、L_2$的电流分别是0.3 A、0.2 A
D. 通过$L_1、L_2$的电流分别是0.5 A、0.3 A
答案：
C
