《2024年全品学练考九年级物理上册人教版辽宁专版》

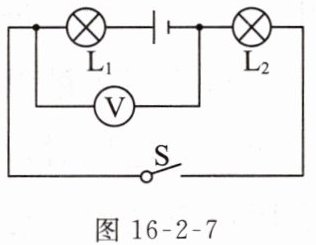

例2 （2023大连校级期末）如图16-2-7所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述正确的是 （ ）

A. L₁两端电压为2 V
B. L₂和L₁两端电压之差为1 V
C. L₂两端电压为2 V
D. L₁和L₂两端电压之和为8 V

答案： A

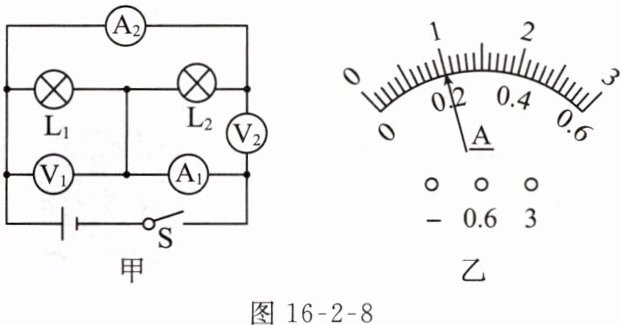

例3 （2023沈阳皇姑区校级期中）（多选）小明同学按如图16-2-8甲所示的电路进行实验，已知电源由四节新干电池串联组成。闭合开关S后，电流表A₁和A₂的指针均指在图乙所示的位置。下列说法正确的是 （ ）

A. 电流表A₂的示数为1 A
B. 通过灯泡L₁的电流为0.8 A
C. 电压表V₁、V₂的示数均为3 V
D. 电压表V₁、V₂的示数均为6 V

答案： BD

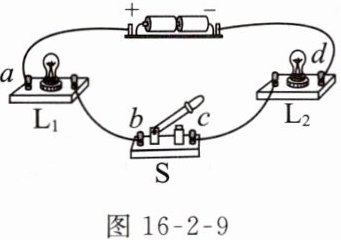

例4 如图16-2-9所示为小媛连接的电路。她检查导线连接无误后，闭合开关S，发现两灯均不发光，于是她用一个电压表分别连接在a与b、b与c、c与d间，电压表示数均为零，再用电压表连接b、d两点时，电压表有示数且接近电源电压，由此判定电路故障可能是 （ ）


A. 开关S断路
B. 灯L₁与开关S均断路
C. 灯L₂与开关S均断路
D. 灯L₂断路

答案： C

例5 在探究串联电路电压特点时，某同学设计的实验电路如图16-2-10所示。下列对于实验过程中出现的现象及分析正确的是 （ ）
A. 开关闭合后，若灯泡L₂不亮、L₁亮，一定是L₂灯丝断了
B. 若只有灯泡L₁断路，则开关闭合后电压表示数一定为零
C. 若只有灯泡L₂断路，则开关闭合后电压表示数一定为零
D. 开关闭合后，若电压表示数为零，则灯泡L₂一定不发光

答案： C
