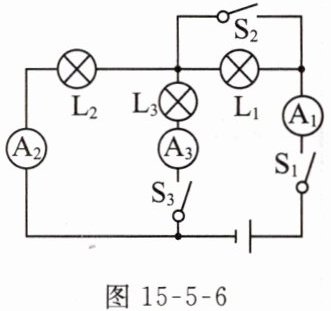

例5 如图15 - 5 - 6所示是一个实验用玻璃箱中的电路图。进行实验时，有时需要$L_1$和$L_2$同时发光，$L_3$不发光；有时需要$L_2$和$L_3$同时发光，$L_1$不发光。

（1）只闭合$S_1$，电流表$A_1$的示数为0.36 A，则电流表$A_2、A_3$的示数分别为多少？
（2）请分析，当$L_2$和$L_3$同时发光，$L_1$不发光时，开关$S_1、S_2、S_3$的闭合情况。
（3）若$L_2$和$L_3$同时发光，$L_1$不发光时，电流表$A_1$的示数为1.5 A，电流表$A_2$的示数为0.6 A，则电流表$A_3$的示数为多少？

答案：
(1)由图可知，只闭合 $S_1$ 时，灯 $L_1$ 和 $L_2$ 串联，电流表 $A_1$、$A_2$ 测量电路中的电流，因串联电路中各处电流相等，电流表 $A_1$ 的示数为 0.36 A，所以电流表 $A_2$ 的示数为 0.36 A；电流表 $A_3$ 没有电流通过，示数为 0 A。
(2)当 $L_2$ 和 $L_3$ 同时发光，$L_1$ 不发光时，需要 $S_1$、$S_2$、$S_3$ 都闭合，此时 $L_1$ 短路，$L_2$、$L_3$ 并联。
(3)由
(2)可知，$L_2$ 和 $L_3$ 同时发光，$L_1$ 不发光时，$L_2$、$L_3$ 并联。此时电流表 $A_1$ 测干路中的电流，电流表 $A_2$ 测 $L_2$ 支路中的电流，电流表 $A_3$ 测 $L_3$ 支路中的电流，根据并联电路的电流特点可知，电流表 $A_3$ 的示数：$I_3 = I - I_2 = 1.5 A - 0.6 A = 0.9 A$。

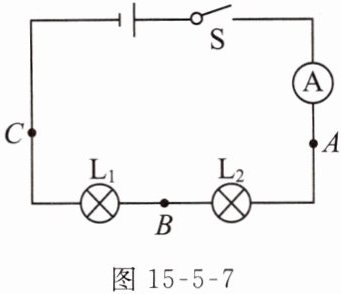

例6 小强同学在“探究串联电路电流规律”的实验中，按图15 - 5 - 7连接好了电路，闭合开关S后，发现两灯均不发光。为检测电路故障，他进行了以下操作：将导线接到B、C两点，观察到电流表有示数；将导线接到A、B两点，观察到电流表示数为零。电路故障可能是（ ）

A. 灯$L_2$断路
B. 灯$L_2$短路
C. 电流表烧坏了
D. 灯$L_1$断路

答案： D

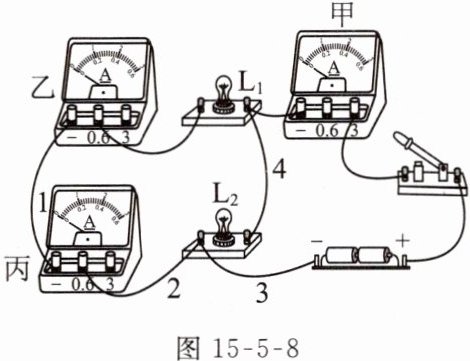

例7（2023大连校级期末）小明利用如图15 - 5 - 8所示的电路探究并联电路的电流规律，其中有一根导线接错了。下列说法正确的是（ ）

A. 接错的是导线3，应将导线3接在$L_2$接线柱的一端改接在丙电流表的负接线柱上
B. 乙、丙两个电流表都能测出$L_1$中的电流
C. 闭合开关会发生短路，甲电流表将被烧坏
D. 闭合开关会发生短路，电源和甲电流表将被烧坏

答案： A
