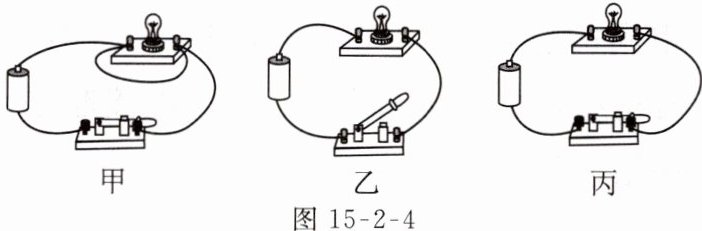

例3 下列对如图15 - 2 - 4所示电路是通路、断路还是短路的判断，正确的是 （ ）
A. 甲断路，乙通路，丙短路
B. 甲短路，乙断路，丙通路
C. 甲通路，乙短路，丙断路
D. 甲通路，乙断路，丙短路
A. 甲断路，乙通路，丙短路
B. 甲短路，乙断路，丙通路
C. 甲通路，乙短路，丙断路
D. 甲通路，乙断路，丙短路
答案：
B

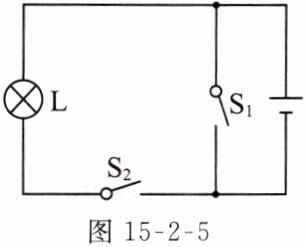

例4 如图15 - 2 - 5所示的电路，当开关S₁、S₂都断开时，电路为______；当开关S₁闭合、S₂断开时，电路为______；当开关S₁、S₂都闭合时，电路为______；当开关S₂闭合、S₁断开时，电路为______。（均选填“通路”“断路”或“短路”）
答案：
断路 短路 短路 通路

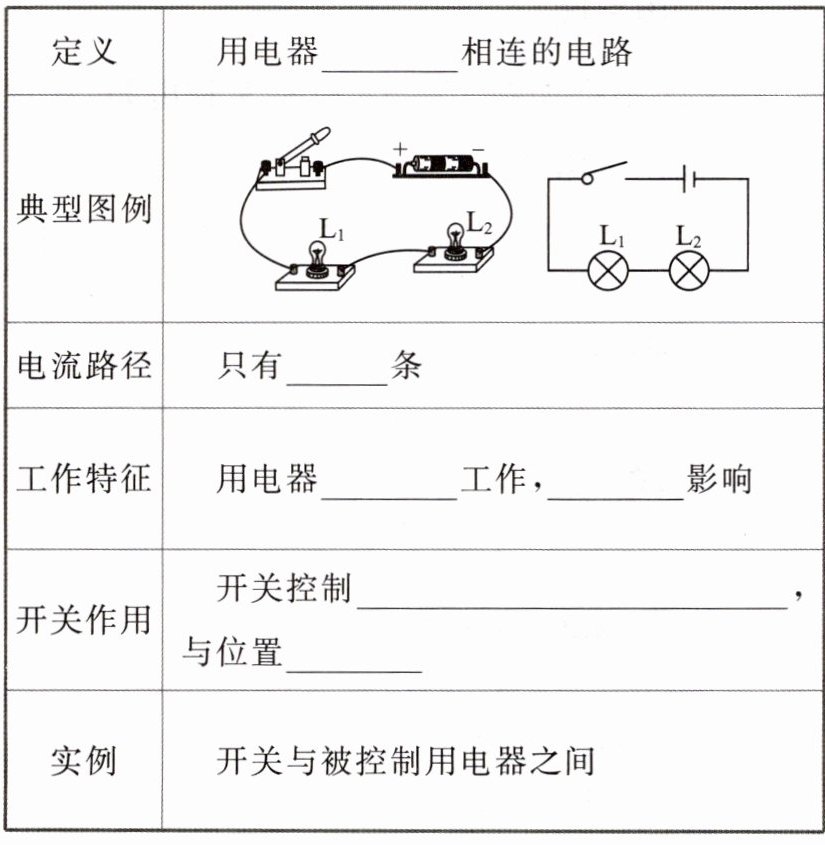

答案：
依次 一 同时 相互 整个电路(或所有用电器) 无关

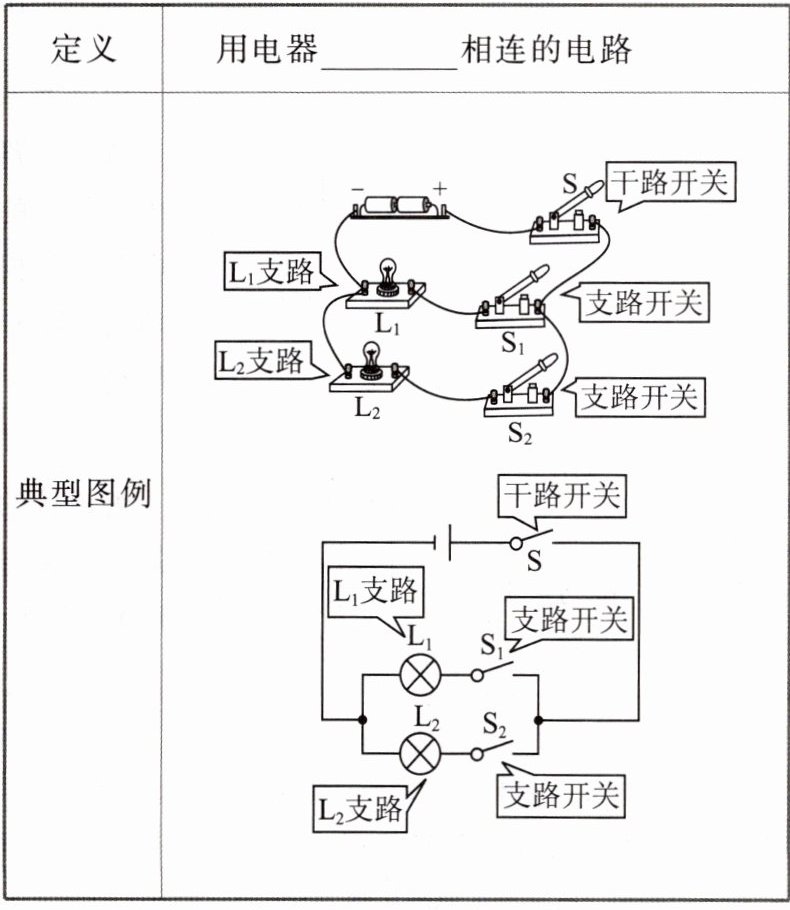

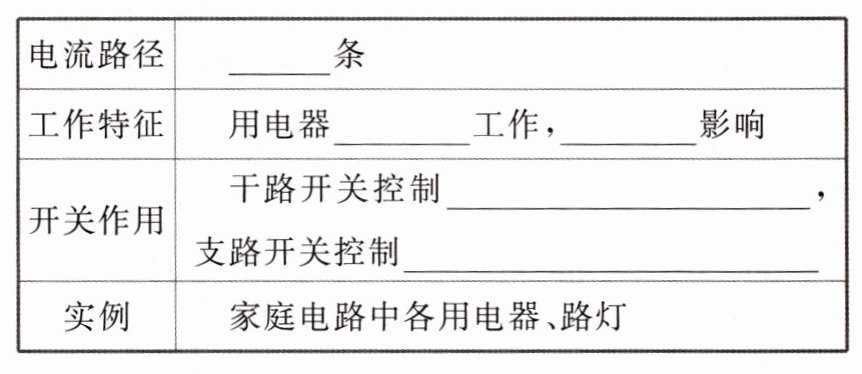

二、并联电路
答案：
并列 多 独立 互不 整个电路(或所有用电器) 其所在支路的用电器
