《2024年全品学练考九年级物理上册人教版辽宁专版》

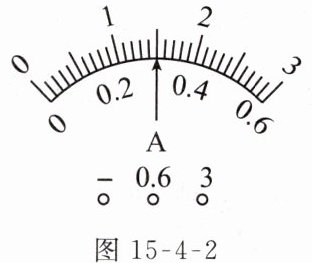

例3 （2023沈阳和平区校级月考）如图15 - 4 - 2所示，关于电流表的读数，下列说法中正确的是 （ ）

A. 连接靠右边两个接线柱时示数是0.3 A
B. 连接靠左边两个接线柱时示数是1.5 A
C. 连接靠右边两个接线柱时示数是1.5 A
D. 连接靠左边两个接线柱时示数是0.3 A

答案： D

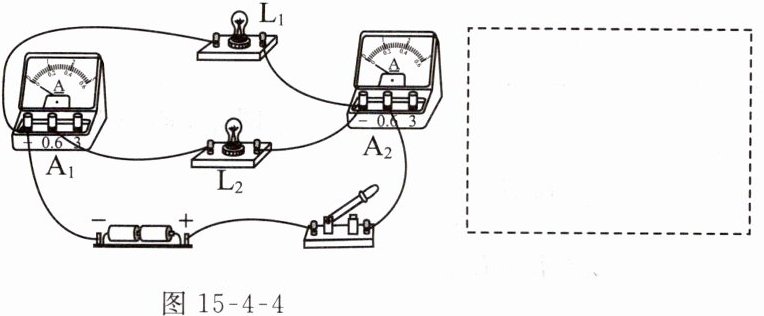

例4 请根据如图15 - 4 - 4所示实物图，在虚线框中画出对应的电路图。

答案：
例4　如图所示
　　　　　

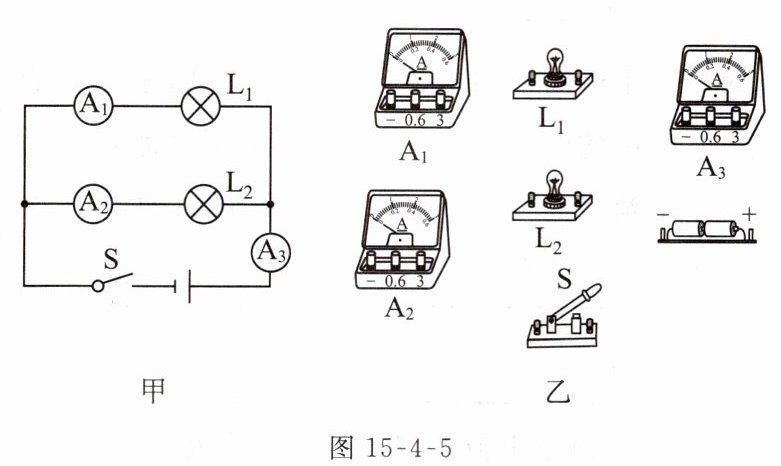

例5 按照图15 - 4 - 5甲所示的电路图，用笔画线代替导线，完成图乙的电路连接。　　　　　　　　　　

答案：

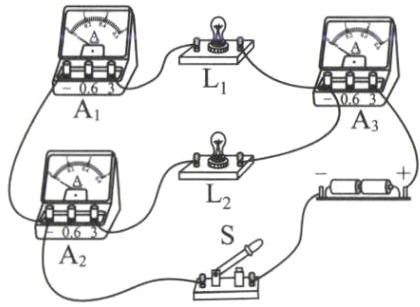

例5　如图所示
