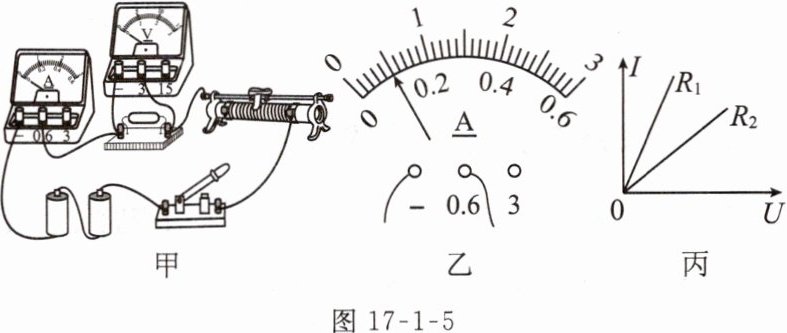

例1（2023丹东）在“探究电流与电压的关系”实验中，小潘设计并连接了如图17-1-5甲所示的电路。

（1）在闭合开关前，滑动变阻器的滑片应移到最________（选填“左”或“右”）端。
（2）闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则故障可能是定值电阻__________（选填“断路”或“短路”）。
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时，电流表示数如图乙所示，为________A。

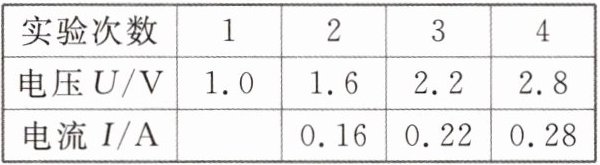

（4）继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表。

分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成________。
（5）同桌的小明分别用两个阻值未知的电阻R1和R2进行实验，得到两个电阻的I-U图象，如图丙所示。由图象可知R1________（选填“＞”“＜”或“=”）R2。
（6）若将定值电阻换成小灯泡，则不能达到本实验的探究目的，是因为____________________。

答案： （1）左　
(2)短路
(3)0.1　
(4)正比　
(5)＜
(6)实验中应控制电阻的阻值不变，而灯泡的电阻会随温度的变化而变化
