类型一 滑动变阻器的结构及原理

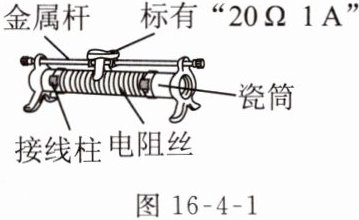

例1 关于滑动变阻器（如图16 - 4 - 1所示），下列说法中正确的是 （ ）
A. 滑动变阻器在电路图中的元件符号可以表示为“———”
B. 滑动变阻器是通过改变连入电路中电阻丝的横截面积来改变电阻的
C. 该滑动变阻器的最小阻值是20 Ω，允许通过的最大电流是1 A
D. 滑动变阻器的滑片与电阻丝之间是导电的，瓷筒与电阻丝之间是绝缘的
例1 关于滑动变阻器（如图16 - 4 - 1所示），下列说法中正确的是 （ ）
A. 滑动变阻器在电路图中的元件符号可以表示为“———”
B. 滑动变阻器是通过改变连入电路中电阻丝的横截面积来改变电阻的
C. 该滑动变阻器的最小阻值是20 Ω，允许通过的最大电流是1 A
D. 滑动变阻器的滑片与电阻丝之间是导电的，瓷筒与电阻丝之间是绝缘的
答案：
D
类型二 滑动变阻器的使用

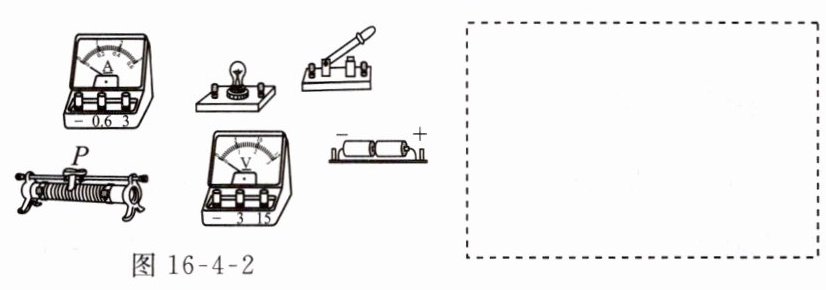

例2 如图16 - 4 - 2所示为实验室提供的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中的电流约为0.4 A，并用滑动变阻器改变通过灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图。
（2）在虚线框中画出对应的电路图。
（3）连接电路时开关应处于______状态，滑动变阻器的滑片应处于最______（选填“左”或“右”）端。
（4）实验过程中，滑片P向左移动时，电流表的示数变______，灯泡亮度______（选填“变亮”“变暗”或“不变”）。
（5）若闭合开关后灯泡不亮，电流表无示数，电压表示数约等于电源电压，此时故障可能是____________________。
例2 如图16 - 4 - 2所示为实验室提供的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中的电流约为0.4 A，并用滑动变阻器改变通过灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图。
（2）在虚线框中画出对应的电路图。
（3）连接电路时开关应处于______状态，滑动变阻器的滑片应处于最______（选填“左”或“右”）端。
（4）实验过程中，滑片P向左移动时，电流表的示数变______，灯泡亮度______（选填“变亮”“变暗”或“不变”）。
（5）若闭合开关后灯泡不亮，电流表无示数，电压表示数约等于电源电压，此时故障可能是____________________。
答案：
(1)
(2)
(3)断开 左
(4)小 变暗
(5)灯泡断路
(1)
(2)
(3)断开 左
(4)小 变暗
(5)灯泡断路
类型三 变阻器的应用

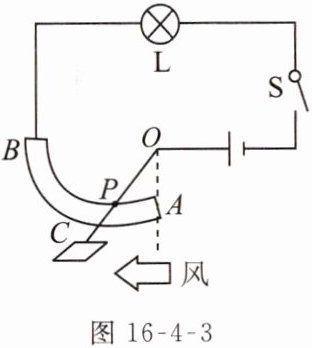

例3 一名同学设计了一个风力测定仪，其电路图如图16 - 4 - 3所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大；AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点；电路中有一灯泡L，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个____________________，通过观察灯泡L的亮度可以粗略地判断风力的大小；若要提高装置反映风力大小的性能，可采取的方法是____________________。
例3 一名同学设计了一个风力测定仪，其电路图如图16 - 4 - 3所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大；AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点；电路中有一灯泡L，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个____________________，通过观察灯泡L的亮度可以粗略地判断风力的大小；若要提高装置反映风力大小的性能，可采取的方法是____________________。
答案：
滑动变阻器 在电路中串联一个电流表
