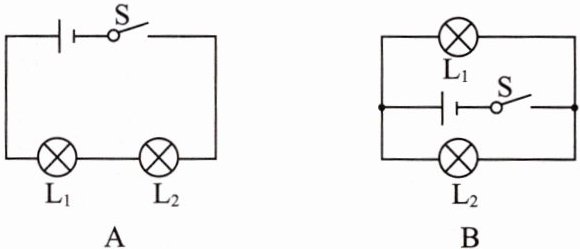

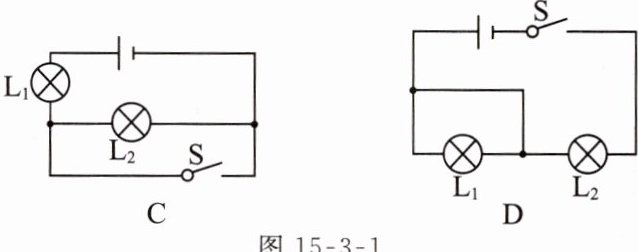

例1（2023大连校级期中）如图15 - 3 - 1所示的电路中，当开关S闭合时，灯泡L₁、L₂组成的电路为并联电路的是 （ ）
答案：
B
例2 如图15 - 3 - 2所示，当开关S闭合，S₁、S₂都断开时，电流通过灯______，它们是______联的；当开关S、S₁、S₂都闭合时，电流通过灯______，它们是______联的。
答案：
L₂、L₃ 串 L₁、L₂ 并
例3 下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是 （ ）
A. 厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B. 公路两旁的路灯，晚上同时亮，早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是并联的
A. 厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B. 公路两旁的路灯，晚上同时亮，早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是并联的
答案：
B

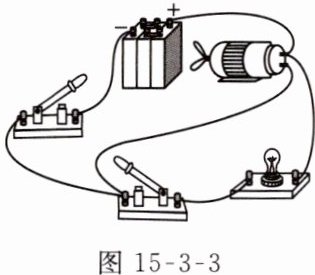

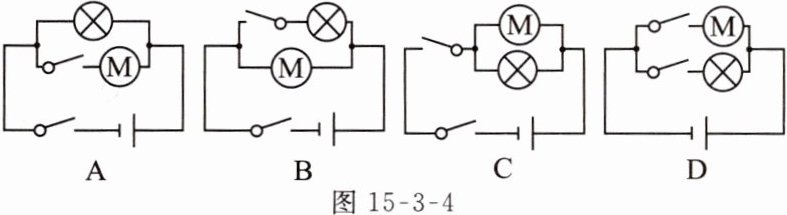

例4 如图15 - 3 - 4所示电路图中，与如图15 - 3 - 3所示实物电路对应的是 （ ）
答案：
B

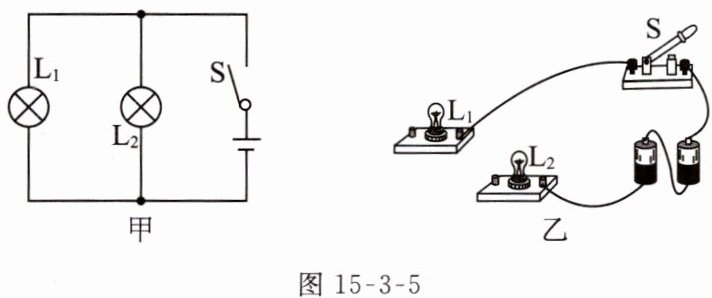

例5 请按照如图15 - 3 - 5甲所示电路图，用笔画线代替导线将图乙中的实物电路连接完整。
答案：

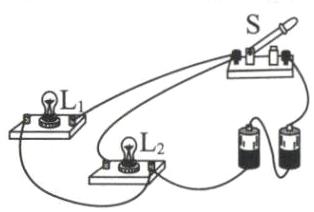

如图所示
如图所示
