《2024年全品学练考九年级物理上册人教版辽宁专版》

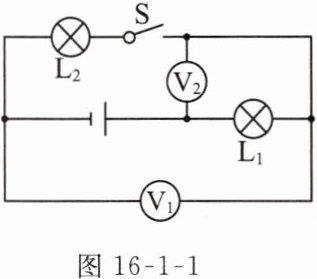

例2 在如图16 - 1 - 1所示的电路中，下列理解正确的是（ ）

A. 开关闭合后，两灯泡串联，电压表V₁测的是灯泡L₁和电源的总电压
B. 开关闭合后，电压表V₁和V₂分别测的是灯泡L₂和L₁两端的电压
C. 开关闭合后，两灯泡并联，电压表V₂测的是灯泡L₂两端的电压
D. 开关断开后，电路中没有电流通过，两电压表均没有示数

答案： 例2　B

例3 如图16 - 1 - 2所示是电压表的表盘，下列说法中正确的是（ ）
A. 若所选用量程为0～3 V，读数为1.7 V
B. 若所选用量程为0～15 V，读数为9.7 V
C. 若所选用量程为0～3 V，读数为1.35 V
D. 若所选用量程为0～15 V，读数为5.7 V

答案： 例3　A

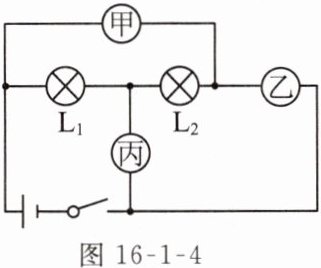

例4（多选）如图16 - 1 - 4所示电路中，闭合开关，小灯泡L₁和L₂均发光，各电表都能正常工作，则下列说法正确的是（ ）

A. 甲、丙是电压表，乙是电流表
B. 甲、乙是电流表，丙是电压表
C. 甲、乙是电压表，丙是电流表
D. 甲、丙是电流表，乙是电压表

答案： 例4　AD
