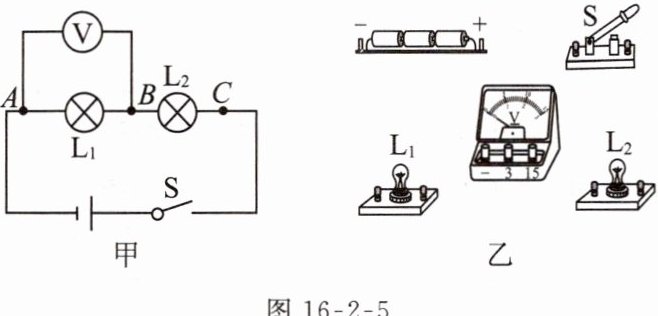

例1 （2023朝阳校级月考）小刚和小丽用如图16-2-5甲所示的电路探究串联电路的电压关系。

（1）根据电路图甲，请用笔画线代替导线，连接图乙中的实物元件。
（2）小刚用电压表测量L₁两端的电压时，直接选用0～3 V的量程，小丽说这样不行，规范的操作方法是先用大量程进行试触，如果试触结果不超过3 V，再改用小量程测量。
（3）在测L₂两端的电压时，小丽同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。这样做不正确（选填“正确”或“不正确”），原因是电压表的正负接线柱接反了。

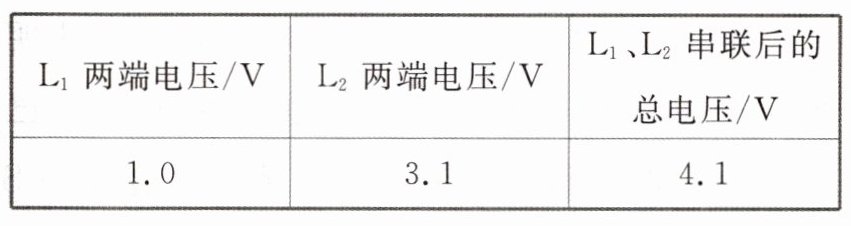

（4）他们排除故障后继续实验，得出了如下表所示的一组数据，接下来他们还应当B（填字母）。
A.更换电压表的量程重做实验
B.更换不同规格的小灯泡重做实验

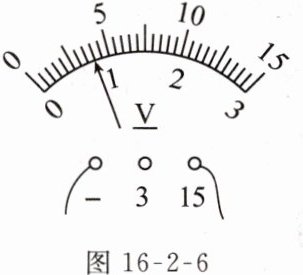

（5）小刚接下来又按正确的方法测出了另外两个灯泡及AC两端的电压分别为$U_{1}=2.4$ V，$U_{2}=1.4$ V，可从图16-2-6中读出$U_{AC}=$______ V。根据测量结果，在误差允许范围内你认为串联电路中各用电器两端的电压之和等于电源电压。

答案：

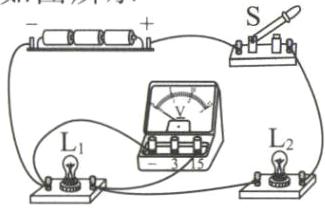

(1)如 图所示
(2)大(或0～15 V)
(3)不正确　　电压表的正、负接线柱接反了
(4)B　
(5)4　等于
